【摘要】 本文分析了CCTV-5奥运频道奥运会包装及资 讯播出系统的设计目标和原则，介绍了系统工作流程以及各 种设计方案，对系统实施情况进行了说明，并对系统的应急 机制进行了简明的阐述。
【关键词】 频道包装 播出应用 资讯更新 应急流程
2016年8月5日，第31届夏季奥林匹克运动会在巴西的城 市里约热内卢拉开帷幕，中央电视台作为本届奥运会在中国 大陆地区的独家电视和新媒体转播商，对里约奥运会的赛事 进行了全面的转播和报导。中央电视台体育频道(CCTV-5) 在2016年里约奥运会赛事的转播中承担着最重要的作用，在 里约奥运会期间，CCTV-5改称为“奥运频道”，全程转播 了里约奥运会的精彩盛况。
对于奥运会、亚运会等重大综合赛事的转播，以往需要 接收前方的转播信号，传输至后方的演播室中，通过相关的 包装、视音频制作和实时资讯的叠加等工作，最后送至播出 系统进行播出。本着媒体发展中注重时效、降低成本、提高 效率的原则，为了在奥运转播期间节省人力、物力成本，优 化各种资源配置，今年里约奥运会期间中央电视台播送中心 播出一部与体育频道积极配合，利用中央电视台的频道包装 与资讯播出系统，直接在北京的播出线使用播出端，实时进 行赛事比分、资讯等包装内容的叠加，从以前需要在演播室 配备视频、音频、包装、编导、导播等多工种多人员配合的 工作模式，简化到只需要播出线值班员和节目导播两人即可 完成。这样在里约奥运会期间，既减轻了后方演播室人员的 制作压力、减少了信号链路环节，也优化了工作人员配置， 同时还保证了奥运会转播信号的播出效果，为重大赛事期间 的实时资讯播出，探索出了一条更方便、更快捷、更安全的 直播新模式，在业内得到了广泛的好评。
一．系统设计方案
1．设计目标和原则
中央电视台的频道包装及资讯播出系统于2013年5月正 式开播，开创了在节目播出端播出资讯类包装效果的先河。 目前，该系统已承担了为中央电视台多个频道进行包装的播 出任务。由于系统在日常的播出工作中，主要是在录播节目 时使用，针对录播节目的制作周期长，无法在制作时添加带 有时效性包装资讯等缺点，系统因此设计具备可以在节目播 出前，单独对包装与资讯的内容进行编排和制作，播出时会按照制作时设定的包装播出参数和内容，实现与节目紧密结 合同步播出。

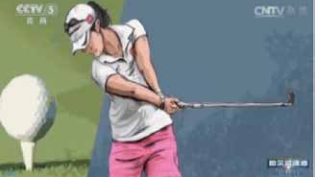

图1里约奥运会CCTV奥运频道包装效果
CCTV-5奥运频道在里约奥运会期间的包装播出，是与 奥运会转播现场同步进行的。直播节目的特点是节目内容的 实时性以及不可预知性，而包装效果取决于播出的时机，这 需要随着转播现场的比赛进程、转播信号的变化情况，进行 实时更新，因此，播出线包装播出如何展现，以及如何同前 方IBC演播室在线包装系统保持一致，对于频道包装及资讯 播出系统来说是一个不小的挑战。
CCTV-5奥运频道里约奥运会包装播出的内容有两种形 式，分别包括赛事介绍、对阵双方介绍、比分展示和角标类 等信息，同时还要涵盖比赛预告、滚动新闻、互动内容等资 讯信息的底飞字幕（如图1所示）。为了满足CCTV-5奥运 频道里约奥运会包装播出的需求，播出线包装的模板需要根 据相应的特点进行设计和制作，为此播出包装系统也需要根 据节目部门的需求，进行相应的调整和升级，从而保障奥运 会包装播出的准确性、时效性和灵活性。
2．系统工作流程
频道包装及资讯播出系统流程（如图2所示），奥运赛 事转播的视频信号通过播出系统链路后，接入频道包装及资 讯播出系统的渲染服务器中，由渲染服务器对转播信号进行 实时渲染，经过叠加奥运包装模板效果后，形成最终的播出 画面展现给观众。
图2里约奥运会CCTV-5频道包装及资讯播出系统整体流程
在赛事直播期间，由导播向播出值班员发出口令，播出 值班员采用人工操控的方式，在播出系统中通过包装播出控 制机，实时控制渲染服务器对相应的包装效果，进行手动播 出与停止的操作。对于资讯内容更新，我们区别以往演播室 在线包装的更新流程，利用动态资讯数据同步的方式，对资讯 内容进行实时更新。同时在播出前可以在操作界面中，实时修 改包装内容和资讯内容，以确保资讯数据达到实时更新的目 的。在奥运会比赛期间的资讯信息，由于使用更新同步至动态资讯数据库中的方式，可以在播出系统中通过录入工作站，手 动进行人工修改、更新，从而达到最快的信息展现。包装模板 在播出时，渲染服务器还可以自动读取动态资讯数据库中相应 的表单数据，以便将角标或底飞字幕中的内容展现出来，从而 保证了包装和资讯播出的时效性和准确性。
3．资讯更新方式
资讯信息的更新分为两种方式：前端资讯数据库从体育 赛事信息处理平台获取ODF数据文件（DBF格式），并将 DBF文件解析，更新至前端资讯数据库中（如图3所示）， 之后由系统的同步接口与播出系统内部的动态资讯数据库进 行同步刷新，最终在包装模板播出时，读取动态资讯数据库 中相应的数据表，取其列值完成资讯的播出与更新。
图3前端资讯数据库同步更新资讯流程
另一种资讯更新的方式为手动修改（如图4所示），为 满足节目部门在直播时机动灵活地修改包装内容的需求，我 们在播出端设立了一主一备两台连接动态资讯数据库的工作 站，配有可以实时修改数据库内容的软件，方便随时修改数 据内容，更新包装模板中的内容。
图4人工修改资讯数据
4．软件与模板设计
角标预告模板内容的读取，是根据动态资讯数据库的表 单，用人工修改方式进行内容更新。而底飞字幕类模板则通 过播出，由体育赛事信息平台发送前端资讯数据库，同步至 播出动态资讯数据库的资讯内容里。
在播出端手动录入工作站中部署了手动修改的数据软 件，在软件中可以选择模板对应的数据表，数据表中的列 和模板内容一一对应，可以对列值进行相应的修改，以达 到对模板播出内容修改的目的。如图5所示，在角标模板的数据表中，角标效果的模板类型、模板坐标以及模板播出 上行与下行的内容，均可以通过软件对数据库值的修改而 变化。
图5 奥运角标模板内容数据格式
在奥运会的转播过程中，既有现场直播的比赛，也有 录像播出的比赛。对于现场直播的赛事，需要将比赛内容进 行展现的同时附加直播标，而录像播出的赛事则不用。根据 不同项目的比赛，角标模板要按照具体的需要来设定是否展 示比分和选手对阵情况；角标的文字底框长度也需要根据比 赛、选手名称的长短进行变化。
如果对每一种长短形态都单独制作一个模板，对于前期 测试的工作压力就会很大，在播出时也容易因为选择模板错 误造成人为事故。所以，在模板设计时，我们提出将这些包 装的效果全部整合为一个模板，而后在数据库中设立一个模 板类型的数值，在包装效果播出时通过读取不同的模板类型 数值，来对模板的播出形态做各种相应的变化。这种方式实 现了只建立一个角标模板，就可以通过在手动录入工作站中 软件更改数据的方式，控制模板的形态与内容，这样既能够 提高包装与资讯的更新效率，也降低了操作复杂程度，避免 了人为播出事故的出现。模板类型数值所对应的效果如表1 所示。
表1 奥运角标模板类型对应播出效果
底飞资讯的数据表如图6所示，在软件中除了可以修改 任意一条资讯的内容之外，在每一行的前方也增加了勾选功 能，被勾选的资讯条目会根据序号的排列依次上屏循环滚动 播出，这样的功能设计既可以方便了节目部门编排资讯内 容，也解决了单条资讯内容随时更新、任意替换的需求。
图6 奥运底飞字幕模板内容数据格式
二．系统整体实施
里约奥运会的频道包装播出，对于频道包装及资讯播出 系统来说是一项艰巨的任务。因为在这其中不仅有包装效果的 设计和测试工作，播出系统也要从日常对包装内容提前制作修 改的形式，转变为在线包装随播随改的形式，同时还需要系统 及设备，根据节目部门的用人需求，进行实施前的各种调整， 整体工作必须要在奥运会开幕之前完成，时间非常紧迫，所以 制定科学有效的工作方法和工作流程，是至关重要的。
系统的实施总共分为四个阶段，分别是：模板设计阶 段、测试阶段、试运行阶段和正式播出阶段，如图7所示。
图7 系统总体实施阶段流程
◆ 模板设计阶段
本次播出的奥运模板设计由CCTV-5奥运频道包装组提 出需求，播出一部频道包装科根据需求提出模板制作建议， 经过互相讨论后得出最终方案，由包装制作岛根据方案制作 模板。
◆ 测试阶段
测试工作分为模板测试与系统测试两部分。在模板初步 制作完成后，由包装制作岛推送至频道包装制作系统中，我 们在制作系统中使用一台备份的包装渲染服务器，以及其他 相应的设备搭设了测试系统，对模板进行初步的功能测试， 并由节目部门确认包装播出的效果。资讯同步的测试，主要 是通过监控各级资源池，以及播出系统中的数据库资讯同步 性、及时性和准确性，进行相应的数据信息读写测试，通过监测数据是否正常及时的反馈日志，以确保测试中发现的问 题能够得到顺利解决。
表2各种故障类型与应急处理措施
◆ 试运行阶段
2016年6月，第15届欧洲杯足球赛在法国开幕，这是在 奥运会前的一项全球瞩目的赛事，欧洲杯的赛事也给了我们 一次很好的演练机会。在欧洲杯期间，我们在播出机房中开 辟了备份频道，按照完全模拟奥运会播出时的情况搭建设 备，配备各方面人员，利用系统播出包装效果，实时更新比 分信息和资讯，并观察播出情况，预见各方面可能出现的问 题，及时查漏补缺，同时规范了各方面的流程，为两个月后 的奥运会正式播出打下了坚实的基础。
◆ 正式播出阶段
距离里约奥运会开幕前一周，所有的测试与演练工作均 顺利完成。根据前面两个阶段积累下来的经验，最后我们讨 论并完善了各项应急机制，在正式播出时监控各个设备的运 行状态，发现问题及时采取解决措施，保障了播出的安全。
三．应急机制的完善
1．应急流程管理
安全播出历来是播出部门工作的重中之重，对于奥运 会这样重要的赛事，包装播出的安全性与稳定性也是考量的 首要条件，如果这方面得不到保障，亿万观众的收视效果就 会大打折扣。为此我们制定了合理有效的监控制度，定时对 各种设备进行巡检，发现问题及时通知相关人员处理，而且 在系统正式播出前做好应急预案，将播出时可能出现的各种 问题，一一列举并制定出完善的应急流程，确保在问题出现 时，第一时间采取正确的处理办法，保障播出的万无一失。
为了应对播出时可能出现的各种故障，我们在模板中单 独增加了一个直播角标的应急模板，在直播节目时如果数据 库无法读取内容，则播出直播角标来表示目前是直播节目， 其余的设备在系统搭建时均考虑了故障问题，准备了主备两 台设备以备更换。具体应急与后续处理措施如表2所示。
2．模板测试与模拟演练
对模板的测试是整个环节中及其重要的一环。我们通 过在包装制作系统搭建的临时测试系统和播出系统的备份频 道，对模板进行了完整性、功能性和稳定性等各项测试，配 合人工手动录入数据软件，对模板的各种播出场景均进行了 测试，发现问题及时反馈修改，最后联合节目部门进行模拟 播出演练，模拟了可能发生的各种故障，对应急流程的合理 性和可操作性进行了测试，确保各个环节流畅地运转，保证 了播出的安全稳定。
四．总结
里约奥运会期间，播出一部使用频道包装及资讯播出 系统为体育频道进行资讯信息的包装播出，在播出线实时叠 加直播标、比赛对阵信息、奖牌榜数据播报、赛事预告等内 容，极大地满足了奥运转播的业务需求。播出一部积极配合 体育频道进行了资讯内容播出的业务流程升级，实现了在播 出线上实时同步前方资讯数据，支持现场录入、修改包装资 讯内容，快捷播出的业务模式。在正式播出前播出一部对系 统完成了多次验证和测试，并对参与资讯播出的体育频道人 员进行了软件使用讲解和工作流程演示，制定和完善了系统 的应急预案和技术保障方案。在里约奥运会的16个比赛日 200多场奥运赛事中，资讯总播出时长超过200小时，系统运 行良好，确保了播出安全，同时也为重大赛事的实时资讯播 出，探索出了一条新的直播模式。
