【摘要】广电技术的发展日新月异，数字化、高清化已经成为广电技术发展趋势。为了满足集团各个频道的节目制作需求，本文介绍了浙江广电集团250平米高清演播室的音视频系统的技术设备和特点。
【关键字】音视频系统 Kahuna高清切换台 YAHAMA DM2000
浙江广电集团制作楼250平米演播室，承担着集团几个地面频道的新闻直播和大型访谈类节目的制作，演播室于2014年初完工并马上投入使用。按照新闻直播标准设计，同时又能满足高、标清的节目同时制作和播出的技术需求。笔者参加前期的设计和施工全过程，并参与后期演播室节目的多次直播和录制，总体感觉系统配置功能齐全，性能稳定，技术指标高、操作方便。
一．系统总体介绍
演播室系统由切换台、调度矩阵、调音台、摄像机和录像机等设备构成主框架，所有信号源的音视频信号分别进入切换台和调音台，由切换台完成对视频信号源的切换和字幕叠加等包装处理并输出视频信号。并且通过64X56路Harris矩阵进行信号调度，4路外来信号经过音频解嵌后音频进入调音台。同时也由调音台完成与其他音频信号的混合和效果处理后将节目音频信号通过音视频加嵌器与视频信号合成为最终PGM信号，分配到各个录制终端和监看系统。
二．视频系统
250平米演播室改造后用的是Kahuna Flare 2M/E高清切换台，2M/E控制面板，带源名显示及特技控制模块，24路直切键，双电源，2块1RU 多母线AUX控制面板，40个直切键。视频矩阵主机是Harris公司比较成熟的PlatinumMX矩阵主机，双电源；64X56规模，配置冗余热备份交叉点板[1]。
其他主要视频信号源包括6讯道松下高清摄像机、4路外来高标清信号（带帧同步功能，HD/SD-SDI及模拟复合信号；其中2路配有的多种信号格式的转换设备，支持HDMI、DVI、分量、复合及音频信号转换）、2路VGA/DVI转换器、2套新奥特A10字幕机等和演播室视频互动系统等，并配有EVS用于直播信号上载（创建PLAYLIST）和信号硬盘存储使用，4台SONY蓝光机2放2录，解决了频道高标清参差不齐的需求，以及为满足系统要求必须配备的周边设备、信号监视监听设备、同步发生器等。
三．音频系统
因为是小型演播室，主要新闻直播和访谈类节目为主，设计的时候考虑到了在保证实用性的情况下，主要以现场直播居多的安全性为主，如图1音频系统连接图
图1 音频系统连接图
主调音台是YAHAMA数字控制台DM2000，YAHAMADM1000为备路调音台。所有输入信号都被分成主备两组，分别接进各自调音台，主调音台对来自3个不同位置的信号进行混音制作，提供播出和扩声两组信号给后级PGM音分与扩声音箱。音频系统本身的信号源以放音信号为主，主要是PC、效果器等，这些信号同时提供模拟和数字输出，数字信号接入主台，模拟信号接入备台，实现主备信号的分配。对于视频设备提供的音频信号，如放像机、互动系统、外来解嵌和交叉变换器等，用ELMAN的AES/EBU4的数字无源信号分配器把以上信号分配输出给主备调音台。主台输出的信号首先经过RADIAL SW8主备切换器，该切换器支持8组数字信号的切换，可以对PGM信号和监听信号同时进行切换，切换后输出通过无源数字音分分为两组，分别送给主备两组播出音分具有主备意义的主备加嵌通道、蓝光机和EVS等分别取自两组不同的播出音分，大大提高了直播时系统安全性。另外同时还可以支持6组分轨信号录制，便于后期编辑时优质制作的需要[2]。
四.通话系统
通话系统是演播室节目制作中非常重要的一个系统，关联着演播室内所有岗位，覆盖着技术岗位区、导播区和所有摄像、支持人等通话和交流。因此，独立、稳定的通话系统非常重要，如图2通话系统连接图：
图2 通话系统连接图
采用的是TELEX Cronus主机，32X32数字通话矩阵，共配置了KP-32通话面板一个在导播区。5个KP-12通话面板，分别设置在音频、灯光、视频技术、录放像和现场导演区。无线IFB基站两台TT-16两台，共4套腰包，在新闻直播节目中非常方便导播与主持人之间的交流沟通。
五．Tally&UMD源名跟随系统
演播室的Tally&UMD系统由TSL公司的TM2服务器、切换台、矩阵、摄像机CCU、大屏幕监看多画面分割器、UMD指示灯组成。
这款Tally服务器具有主备电源应急设置功能，通过与切换台的422接口，利用网线与矩阵互联，读出切换台和矩阵的Tally源名信息通过Tally倒换器切换到切换台、矩阵的交叉点信息和Tally信息传输给多画面分割器、摄像机、监视器等，使这些设备Tally信息同步变化，以红绿色的方式显示导播的切换状态。
六．监看系统
导播室的监看信号显示采用画面分割器+50寸工业等离子显示器方式，由2块Harris大屏多画面分割器、1块多画面应急分割和10块松下TH-50PF50C组成，通过软件对演播室内每个信号在屏幕墙上可方便调动。
七．同步系统
演播室的同步系统是整个系统中最为重要的系统，采用了主备倒换的模式，主备两个同步机是Leader LT4400, 倒换器是Leader LT4443，系统选用BB信号作为主同步基准信号，分配给系统的视频系统，World Clock信号给音频系统，如图3同步系统图所示，从而使音视频系统在一个基准中[1]。
八．时钟系统
青岛广研所开发的TVZ3100卫星校时钟接收并解调卫星接收机GPS收到的AC码，产生时码和秒脉冲，作为参考标准来同步时钟系统；经手动时码倒换器选择时码来源后，产生一路SZ信号送到SZ时码分配驱动器，分别驱动倒计时控制器和各TVZ系列子钟；产生的另一路EBU信号送到EBU时码分配驱动器，为EVS、录像机等视频设备提供EBU时码。
图3 同步系统图
九．录放系统
录放系统主要采用蓝光和EVS组成,蓝光共4台，2放2录高标清模式都可以，EVS主要用于直播时VCR上载（创建PLAYLIST）和信号硬盘存储使用，这个模式在新闻直播中非常方便，安全稳定性也很高[3]。如图4EVS连接图和播放Playlist创建表所示：

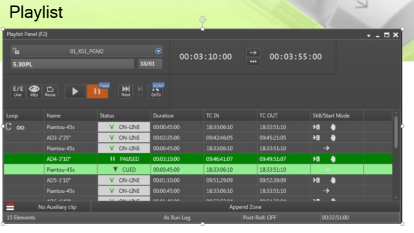

图4 EVS连接图和播放Playlist创建表
十．小结
演播室系统已经运营了一年多时间，不管是高清和标清，或者是新闻直播和访谈类节目制作中，整个系统的信号调度、兼容性和扩展性都得到了充分的体现。随着广播电视技术的不断发展和节目制作形态上的各种变化、创新，我们势必在技术系统的功能上进行更多的思考，为节目制作提供强有力的支撑和保障。 B&P
