2月4日晚8时，举世瞩目的北京第二十四届冬季奥林匹克运动会开幕式在国家体育场隆重举行，2月20日冬奥会落幕，让世界再一次见证了“中国式浪漫”。技术局前方共调用一套大型4K EFP系统，在国家体育场搭建了单边综合制作系统，圆满完成开闭幕式4K信号包装及直播任务；调用一辆A类4K/8K超高清转播车（A6），圆满完成8K公共信号制作任务。
为高质量完成北京冬奥会开闭幕式转播，技术局认真筹备，攻坚克难，密切协同、反复演练，深化“思想+艺术+技术”融合传播，有利确保画面安全优质，全景展现开闭幕式恢弘气势和盛大场景，精彩呈现大国领袖风采魅力，是冬奥会电视转播创新实践与实现“精彩、非凡、卓越”的充分结合，以及总台媒体科技创新成果的绝佳舞台，为全球观众奉献了一场浓墨重彩的奥运盛宴。
一、全面落实安全播出各项要求，圆满完成4K信号单边包装现场转播技术保障工作。
转播系统采用基于ST.2110的4K IP系统。按照节目需求，参与节目制作信号共23路，其中有线讯道9个，包括看台区域4个机位配置125倍箱式镜头、出镜平台2个机位兼做开幕式前连线采访、主席台上2个机位，场地一层电动升降塔1个机位；采用2套4K EVS慢动作服务器以主备模式完成素材插播及精彩编辑；采用2套4K图文包装系统以主备模式完成在线包装。
信号输出方面，系统主路4K信号采用TICO编码方式由主控经100G专线光纤回传至IBC，系统备路4×3G-SDI基带信号采用SMPTE 2110方式由备份100G专线回传至IBC；另外还从OBS取一路4K全景机位作为安全机位经光纤直传回IBC；3路高清选切信号回传至IBC；同时从主控接收1路4K、1路高清返送信号用于节目监看。

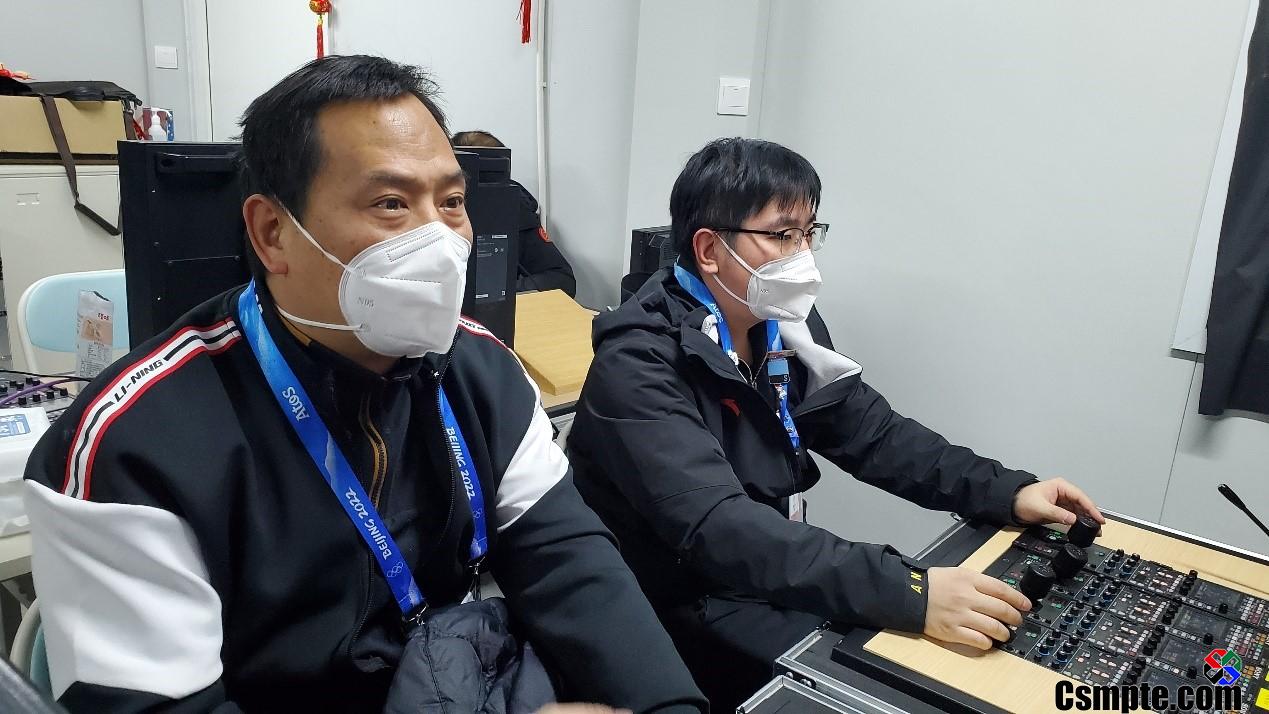

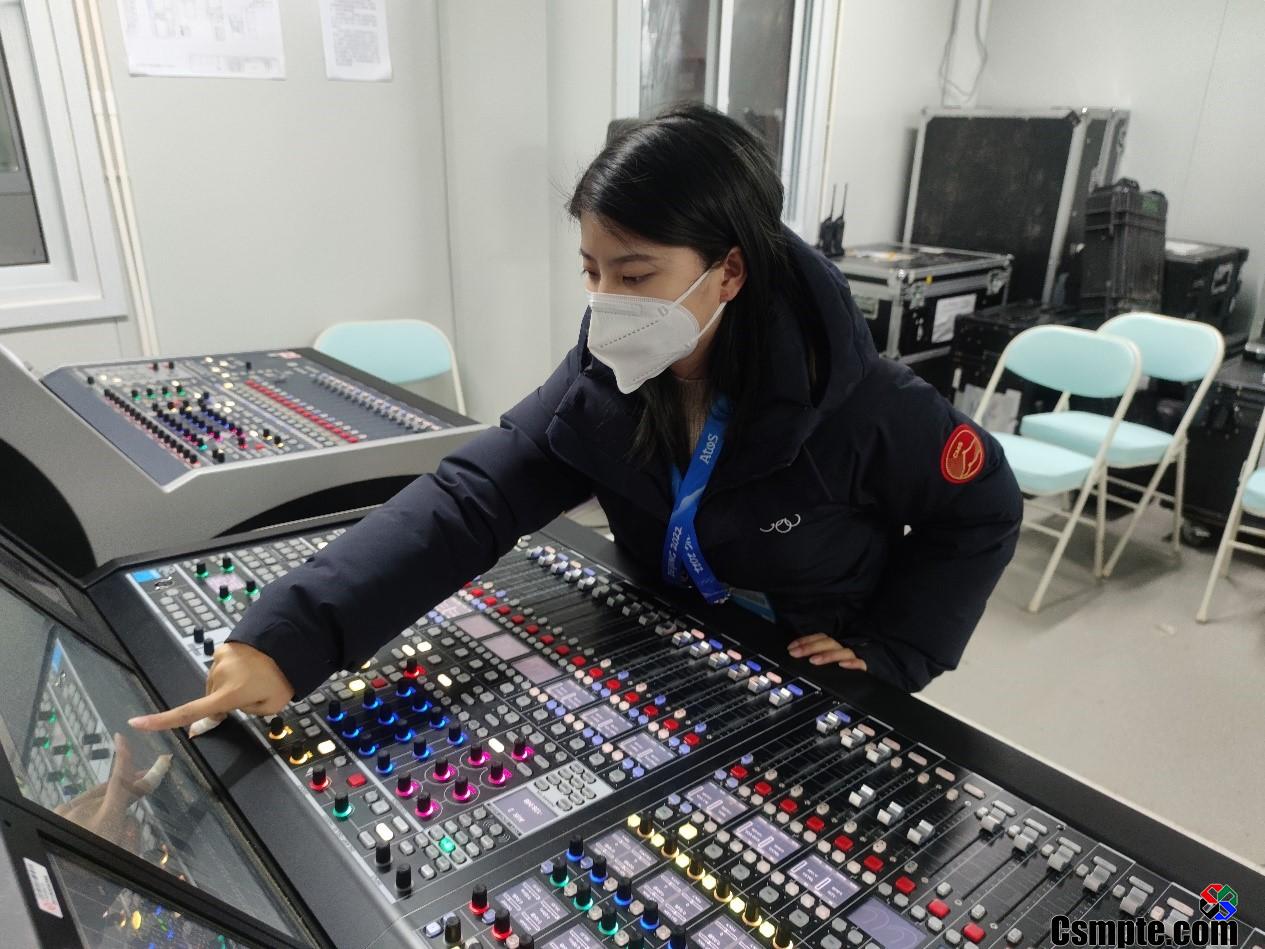

图1 4K EFP系统进行导播间与音频间技术调试工作

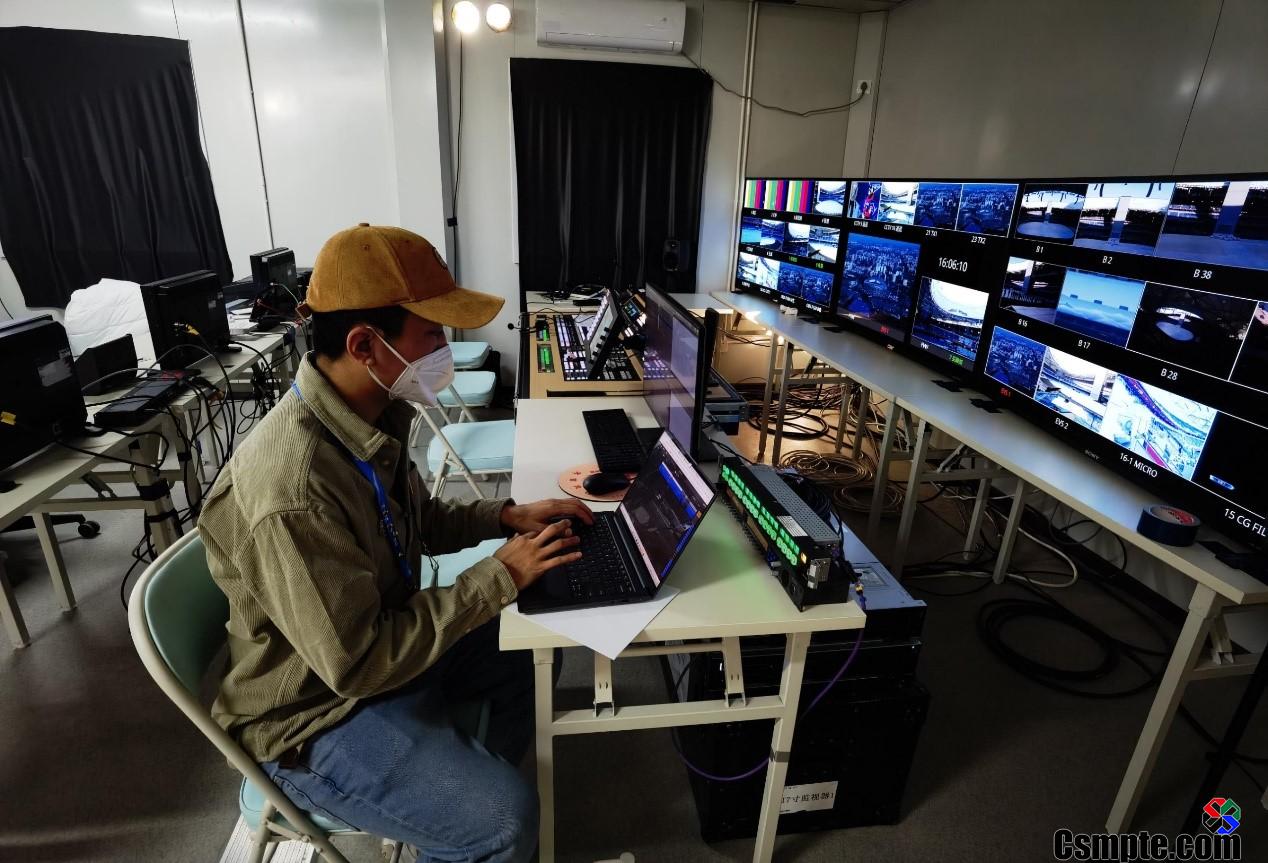

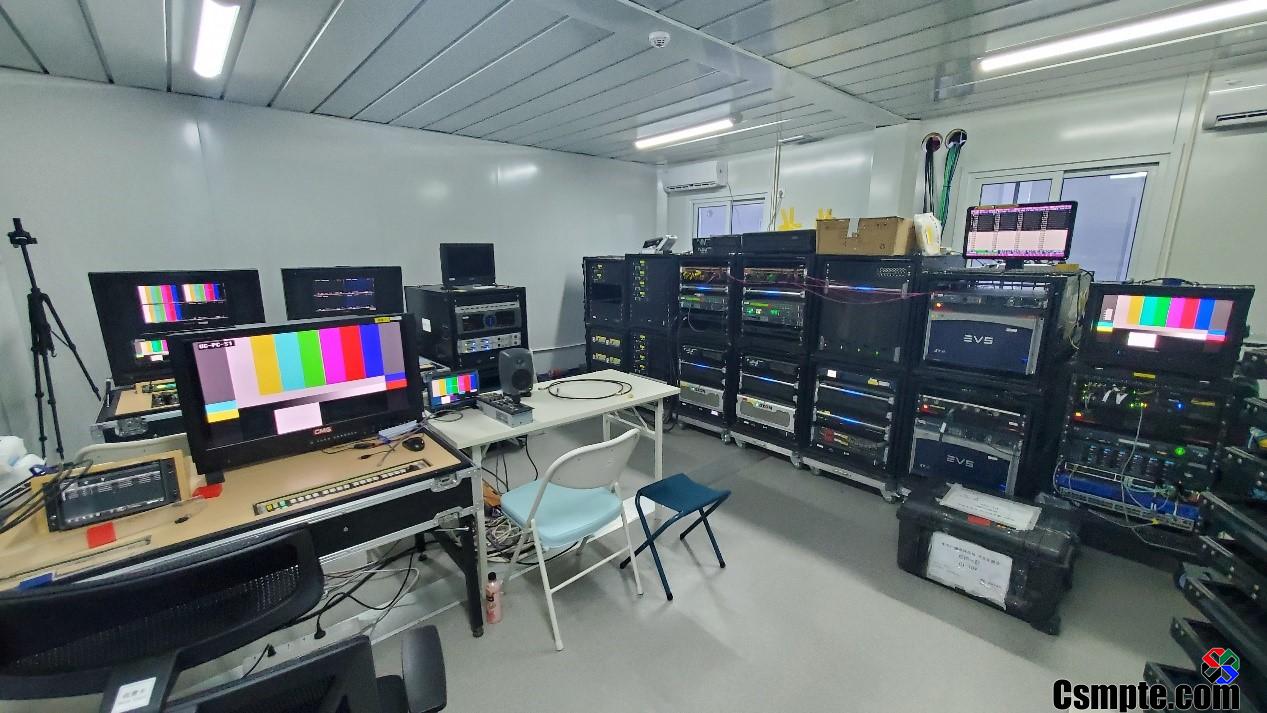

图2 4K包装IP系统机柜间与技术区
l 外来信号全部采用12G光收
从TOC（OBS线路传输部门）接收12路外来信号（包括2路4K PGM信号、10路Split机位信号）全部采用12G光信号传输，所有外来信号通过单模光纤接入SNP光收模块，变换成4K视音频IP流进入转播系统参与制作。
l 监看系统升级为IP监看
配有主备两台SNP画分，为三块监视器提供监看画面输出。由于所有摄像机的高清输出设置为SDR 709，为了保证画面亮度颜色一致性，所有外来信号通过IP帧同步的方式进入网关卡，同时转换出一路下变为SDR 709的高清代理流作为监看源。
l 增加了纯物理基带备份链路
从光收设备取出一路12G基带PGM信号直接进入切换台的12G基带输入板卡,三台时政摄像机4×3G-SDI输出也进入切换台基带板卡，另外由于系统主路采用的是切换台4×3G-SDI的输出加嵌，保证了在拥有最重要的4个信号源的情况下也能够完成节目直播。音频系统通过SNP内部直接将PGM公共信号的声音转换为MADI接口接入调音台，作为音频系统的总备份。
l 确保4K超高清和高清同播的技术质量
经过彩排期间的现场技术比对和主观评价，为保证色彩还原一致性，采用开闭幕式公共信号团队的UHD标准设置，为确保主席台时政机位亮度调整的准确性，主席台机位的HDR-SDR增益差仍采用总台100周年活动标准。

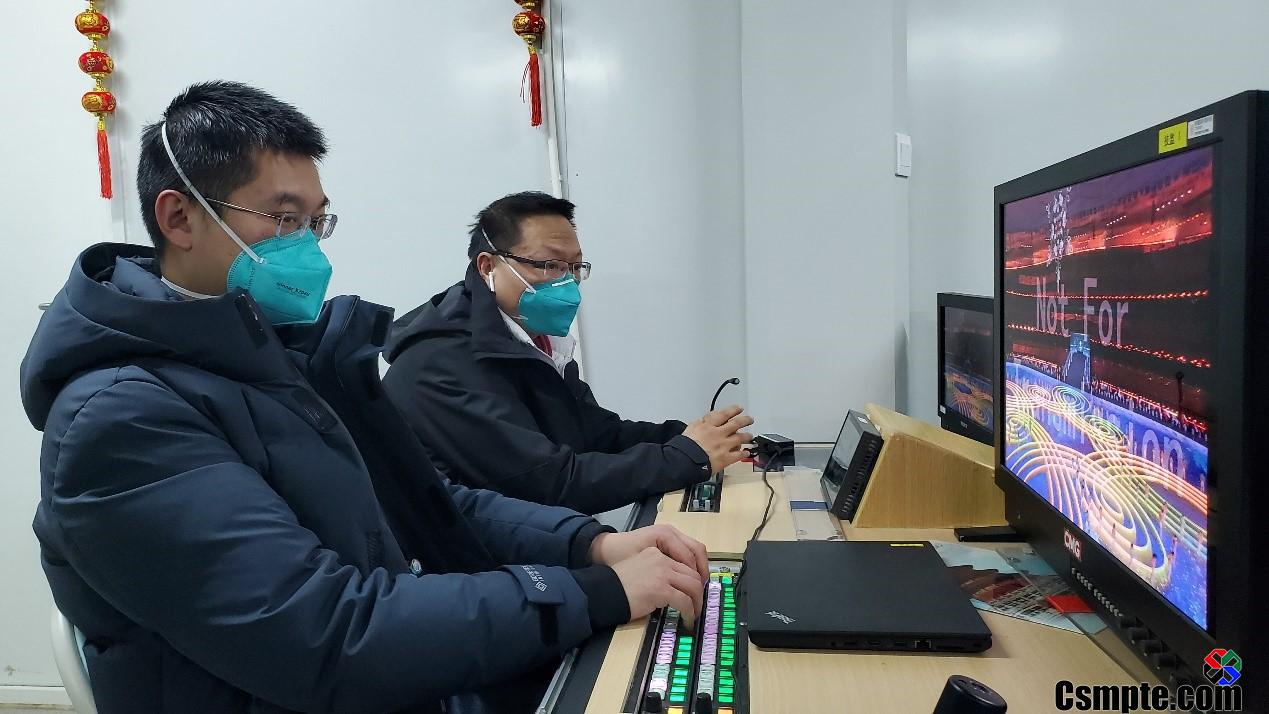

图3 技术人员进行开闭幕式4K包装信号制作
二、践行科技冬奥理念，深化8K超高清技术应用实践，出色完成8K公共信号制作任务，实现沉浸式震撼观感。
受奥林匹克转播服务公司（OBS）邀请，调用总台新建成的8K A级超高清转播车（A6），承担开闭幕式8K公共信号制作任务，向全世界各媒体进行8K信号分发。充分践行科技冬奥理念，深化8K超高清技术应用实践，实现沉浸式震撼观感。
现场参与8K节目制作共16路信号，包括7个有线8K超高清讯道机，其中国家体育场内6个机位、TVS楼顶1个景观机位；接入由OBS提供的6路4K信号、2路4K插播信号及1路高清字幕信号，统一经上变换参与节目制作。
信号输出方面，系统主备链路输出均为ST2110-20的4路12G IP流信号，其中，主链路输出由切换台通过IPG进行地址转换后回到交换机，通过光纤送给主控；备链路输出由交换机送至SNP实现净切和地址转换后回到交换机，再通过光纤送给主控。

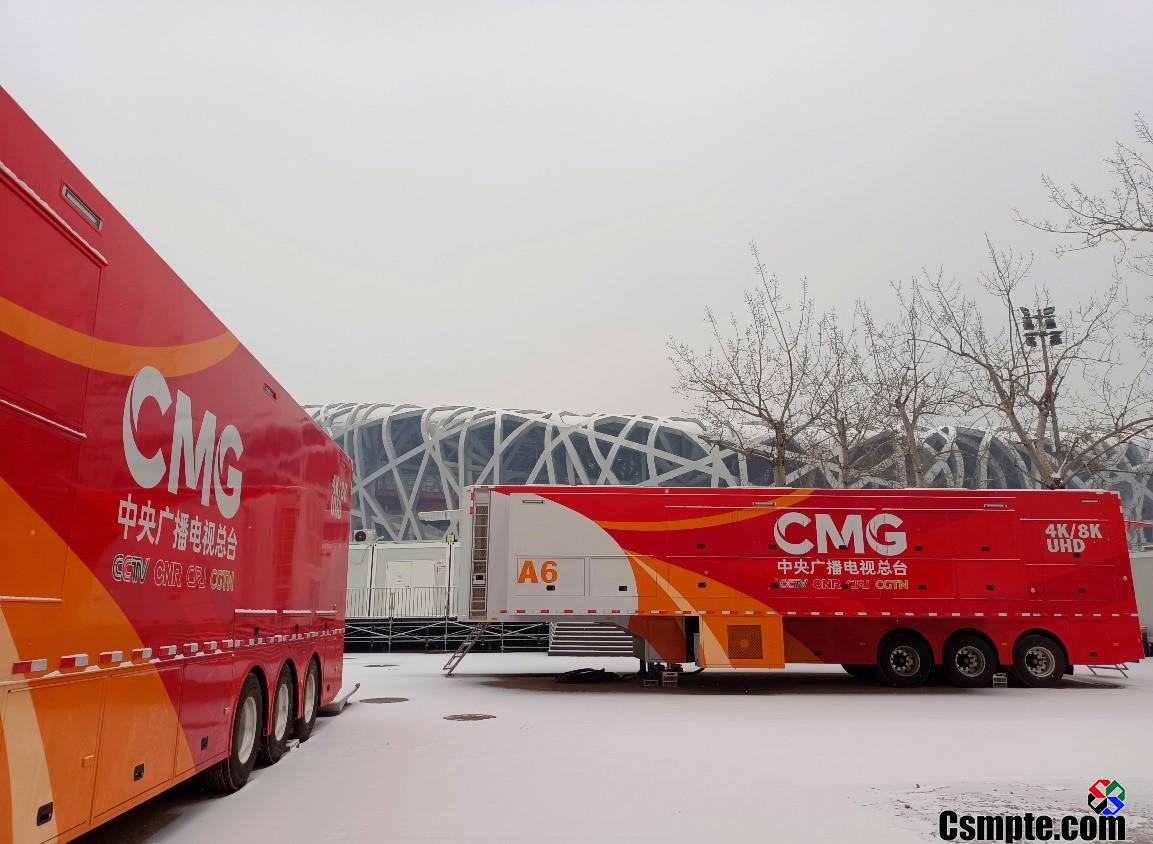

图4 A6 4K/8K超高清转播车

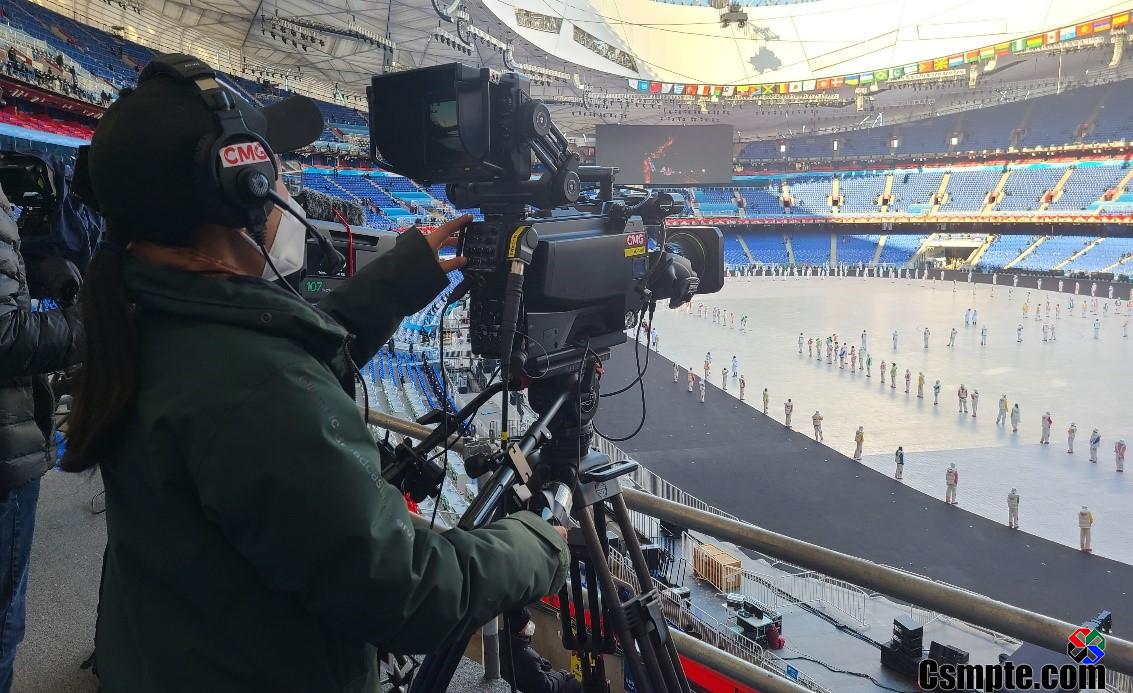

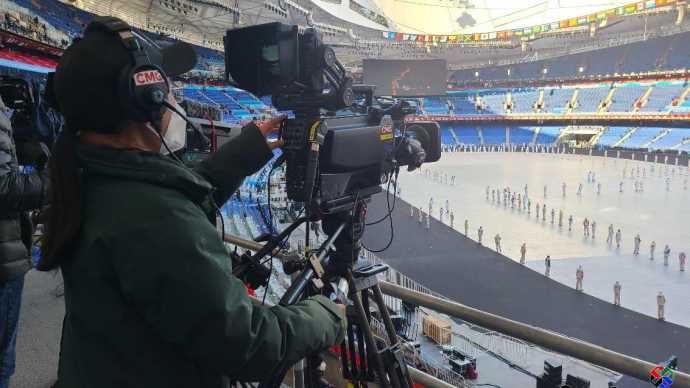

图5 技术人员在开幕式场内进行摄像机调试

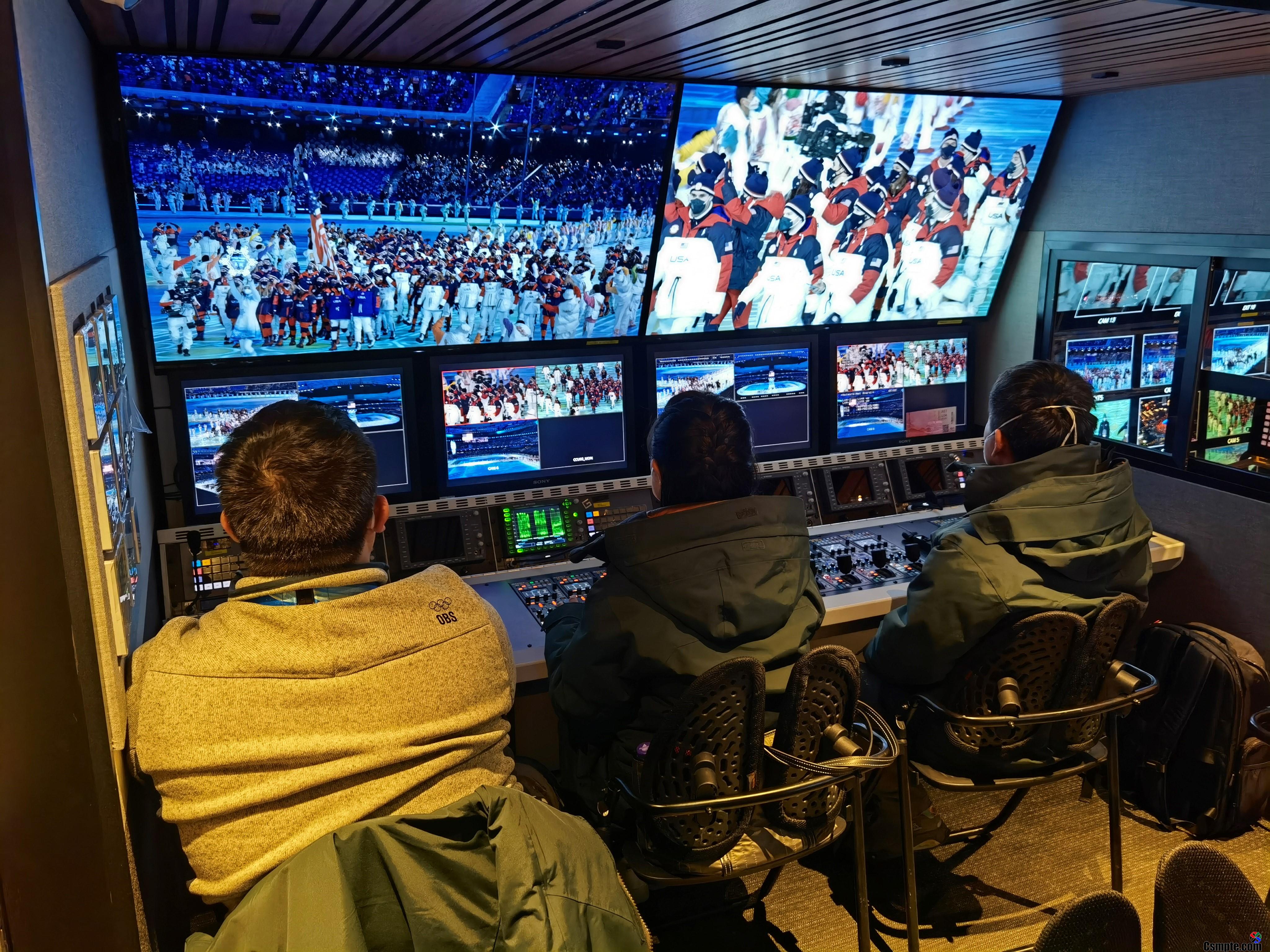

图6 技术人员在A6超高清转播车上进行8K公共信号制作

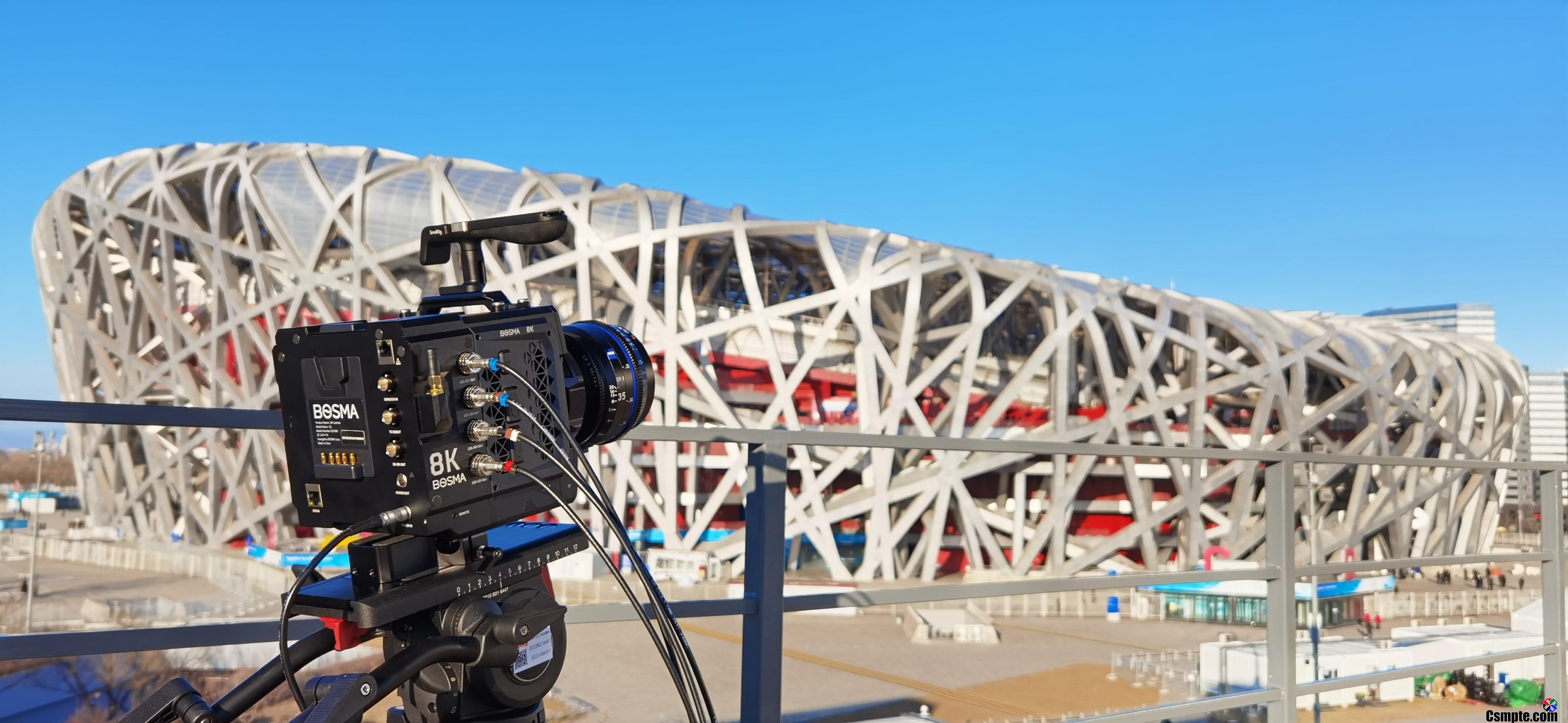

图7 国产8K摄像机作为外景机位完成开闭幕式8K公共信号制作
三、精益求精，配合完成节目彩排，采取多重技术手段，强化技术质量和安全保障。
为确保4K及8K制作的高质量，技术人员统一于1月21日进驻闭环管理，严格按照冬奥会总体技术方案要求，全面落实安全播出和网络安全要求，全方位开展转播系统设备架设及技术调试工作，协同技术各工种，积极配合OBS，有序开展转播系统加电测试、4K/8K转播系统主、备路视/音频信号传输测试、TOC预定信号路由及内容确认、字幕信号对接、摄像机参数匹配调整等一系列技术测试工作。
与此同时，配合节目部门先后完成1月27日、1月30日、2月2日三次开幕式全要素演练。为适配2月2日演练需求，临时增加了一个10米升降塔搭配三轴陀螺仪摄像系统，技术局紧急部署，抽调速度滑冰赛事特种设备技术人员，于2月2日快速将设备运输进场，3日下午完成系统搭建和技术测试，圆满完成主席台拍摄。

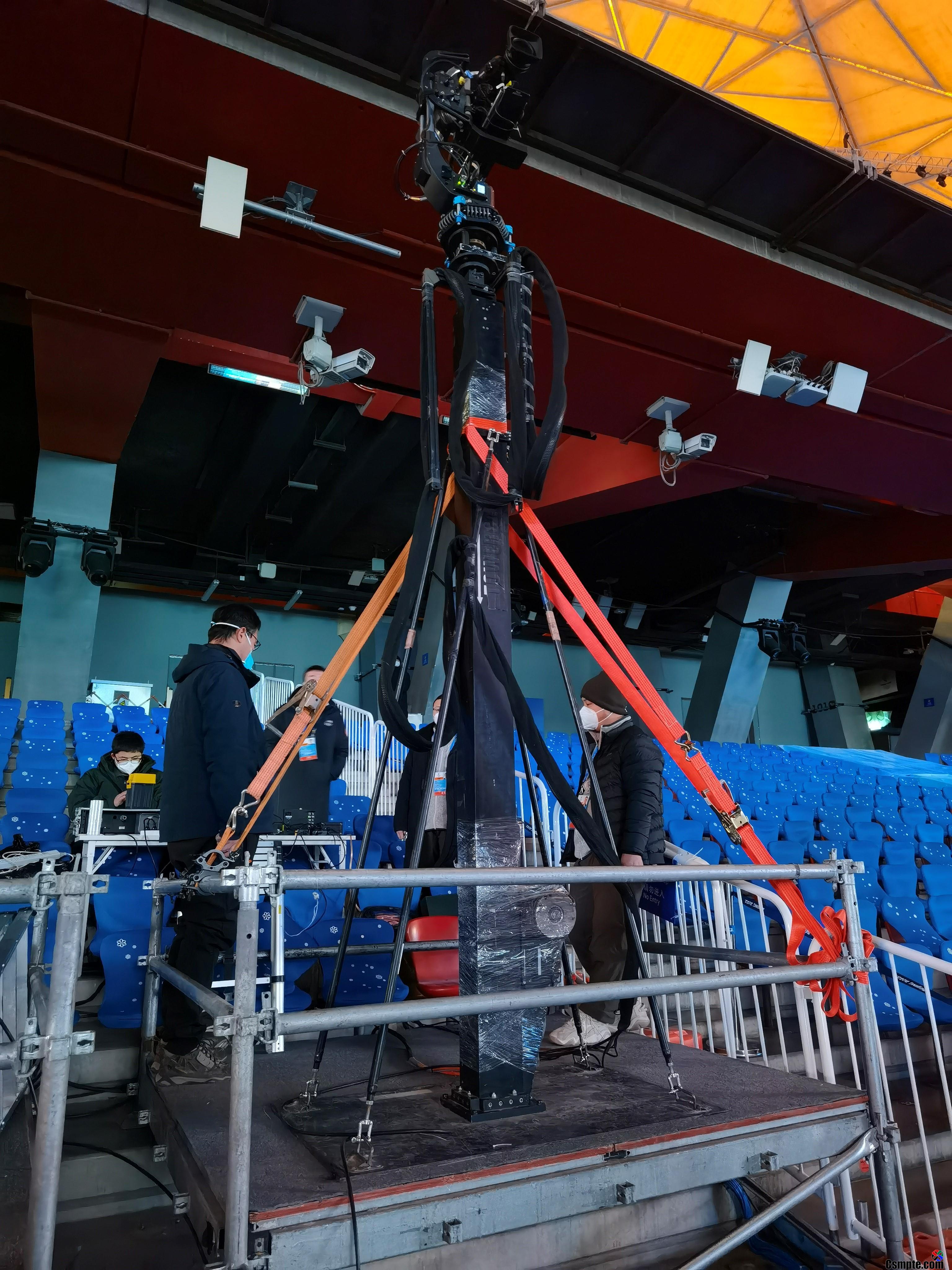

图6 技术人员在进行升降塔搭配三轴陀螺仪摄像系统架设
2月14日、2月16日、2月18日完成三次闭幕式演练后，2月20日北京冬奥会落下帷幕，总台4K/8K转播系统平台稳定，技术保障充分有力，圆满完成4K信号单边包装现场转播技术保障工作及8K公共信号制作任务，全面彰显奥运转播技术的飞跃。
无与伦比的北京冬奥会已经结束，在奥运会的历史上，总台首次实现赛事全程4K制作播出，在开闭幕式提供了8K超高清公共信号，总台冬奥转播团队全程提供最优质的技术保障，获得了OBS(奥林匹克广播服务公司)高度赞赏，这都说明总台在转播技术方面已经实现了全球领先。
作者：总台冬奥转播团队 李东洲、张宇
