【摘要】结合实际，针对广播电台数字化、网络化的 应用需求，对扬州广播电台总控系统的升级和改造进行了介 绍。此次改造主要突出了广播电台数字化、智能化的应用， 为总控系统提供了一整套全新的解决方案，实现了总控系统 网络化、智能化的监测与切换。
【关键词】 总控 监测 自动切换
一.引言
扬州广播电视总台广播总控系统自2006年进行数字化升 级已使用8年之久，所用设备已严重老化，网络架构相对简 单，数字化、网络化、智能化、集约化程度相对较低。原有 总控系统只是起到信号的汇集、切换、分配、传输和简单的 检测，也无系统冗余。全新智能数字化总控系统于2014年7 月进行设计方案的细化和安装。项目系原地施工的技术系统 替代工程，在不影响现有广播总控系统运行的前提下，进行 新系统的建设。
二．新系统概述
新系统设计采用主备数字/网络音频双矩阵结构，按照7 个标准直播间（5个直播间+1个备播间+1个规划直播间）、 一个核心总控机房和一个总控监控室规划设计。完成7个节 目播出间，19套外转节目信号（13套数字立体声和6套模拟 立体声）进入主备数字/网络音频冗 余矩阵进行灵活交换功能。中心广播 总控设计的整个播出链路从直播间到 总控通路，再到末端光端机前将多链 路信号通过网络控制的四选一进行路 由选择，选择后的信号经过分配后送 末端光端机，并在此基础上配备智能 化的监测监控应急系统，从而组成一整套智能化数字总控系 统，完成对电台全程业务的监测监控。包括：音频工作站系统监测、关键点音频信号监测监听、各机房关键设备监测、 系统故障报警、故障分析和应急处理，从而在保证电台播出 安全的前提下，使得整个系统的智能化水平达到一个新的高 度。
系统建成后能够对各个频道的播出流程以及关键设备实 现实时全面的监控，并且能够对针对故障情况实现自动化的应 急处理，同时提供详细的事故分析报告，并可生成播出质量的 统计分析报告，形成一套智能化的监视报警以及统计分析系 统。将扬州广播电台的数字化、网络化、智能化、集约化建设 提高到全国领先、国际先进的技术高度，为扬州广播电台的安 全播出、及事业发展打造一个高度现代化的技术平台。
三．新系统各功能模块介绍
1．信号安全传输和切换
系统采用64ｘ64数模混合矩阵作为主矩阵，CAS网络矩 阵作为备矩阵，双矩阵冗余结构，实现直播间以及外转等信 号的安全、冗余、同步传输与切换。信号传输采用冗余传输 链路设计，设计采用了多路传输通道，以保证传输链路的冗 余度及安全性。信号切换主要是由4选1智能切换器，通过自 动切换器智能选择链路通道，实现信号传输的高安全性。链 路主要包括：
·主矩阵输出通道
直播间调音台信号——延时器——无源音分——主矩 阵——智能切换器第1路——音频处理器——二选一手动开 关——末级音分。（如图1）
·备矩阵输出通道
直播间调音台信号——延时器——无源音分——备矩阵——智能切换器第2路——音频处理器——二选一手动开 关——末级音分。（如图2）
·直拉智能切换器信号
直播间调音台信号——延时器——无源音分——智能 切换器第3路——音频处理器——二选一手动开关——末级 音分。（如图3）
·直拉手动二选一信号
直播间调音台信号——延时器——无源音分——二选一 手动开关——末级音分。（如图4）
2．信号监测、监听及流程监测
·关键点的监测
对各套节目音频信号传输过程中，一些关键节点的音频 信号，主要包括：直播室调音台主延时信号、主矩阵输出信 号、直播室调音台备延时信号、备矩阵输出信号、直播室调 音台延时前信号、音分输入输出信号、光端机输出信号、空收信号等关键节点信号进行监测、监 听。将所有关键点音频信号显示在大 屏幕上，在每个频率信号传输流程上 实时显示信号状态信息，如电平、相 位、幅度等。图为各个节点音频监测 图。（如图5）
·关键点的监听

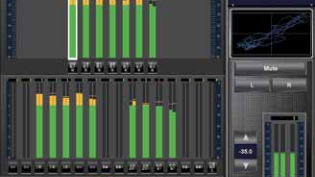

对关键点的音频信号进行智能化监听可以对任意多路监 测信号选择监听，并可以根据频率任意组屏，建立多个监听 界面。在触摸屏监听界面上，可以根据信号通路的流程，任 意设置每个监听点的位置，通过点击触摸屏选择监听模式和 监听信号。能够通过设置，自动循环监听各个频率的输出音 频信号。在监听界面上，可以实现各 种监听模式如：自动轮循监听、手动 选择监听等。图为监听站工作图。 （如图6）
·系统流程的图形化监测
用图形化方式分别显示各个频 率的播出流程状况，设备连接情况 和主要设备的工作状态以及各直播室 及总控机房机架供电电压、温湿度数据等。同时，系统也可 以显示整个音频系统的详细连接情况，包括逻辑图、连线图 等，方便维护和检修。图为本台新闻频率播出流程图。（如 图7）
3．系统故障智能化分析
当出现故障时，流程图能够在 第一时间反应出某一设备的报警提 示，机架图则显示当前故障设备的 所在位置，自动以图形化的方式，直观地提示故障的原因 和故障点。对于非设备原因的故障如：停播、劣播、反相等故障，则以文字的方式显示在大屏上，同时伴有相应的 报警提示，便于值班人员第一时间做出应急反应。图为机 架工作监测图。（如图8）
4．视频监控系统
系统配置12台高清网络摄像机，对包括直播间、备播 间、总控台、核心机房、UPS配电柜和机房进行实时视频监 控。同时，在系统中设置了视频录像服务器，所产生的视频 录像可以被各个工作站接收回放，系统可实时监测，如直播 室节点有音频故障可同时显示直播室的实时视频，从而使值 班人员能够更好的更直观地了解直播室内的状况。并且与安 防监控连网，形成全方面监控系统。图为视音频混合监控 图。（如图9）
四.结束语
该系统在完成音频信号传输和交换功能的同时，具备智 能化的监测、应急等功能，能够对各个频率的播出流程以及 关键设备实现实时监控。并且能够针对故障情况实现自动化 的应急处理，同时提供详细的事故分析报告，形成一套集监 测、报警、应急、统计与一体的智能化分析系统。
从系统改造完成至今已经运行一年多了，期间在系统线 路及设备上有过一些调整，但系统整体运行稳定。系统在有 力保障广播优质安全播出的同时，为电台信号管理，监测等 提供了数字化、智能化、网络化的技术运行平台，使广播技 术人员能够更方便、快捷、高效、科学地管理播出设备，为 广播的安全播出提供了及其重要的保障。
