【摘要】 节目制作的高清化普及，原有的P7（点距为7mm左右）的LED屏幕已经不能胜任现在的录制工作，逐渐被P4（点距为4mm左右）的高清大屏代替。P4LED屏幕的使用，一方面使得显示效果得到了加强，另一方面由于像素太高，对媒体播放系统提出了更高的要求。我台使用了比利时的Arkaos媒体服务器，圆满实现了节目制作团队的要求。在如今高负荷工作状态下，表现优异。同时在LED屏幕系统的搭建过程中，融入我们团队不少创新点。
【关键词 】 高清 Arkaos媒体服务器 P4LED屏幕 创新
一.800大屏系统介绍

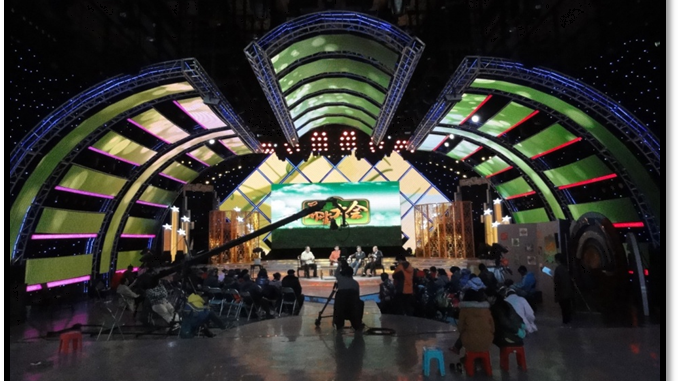

主舞台效果
800大屏系统由一台Arkaos多媒体服务器的4路全高清DVI输出，通过内部处理，针对每块屏幕划分为9块素材播放区域。
副舞台效果
通过发送卡以及屏体接收卡的设置，将9块播放区域映射到9块屏幕上。
信号对映区域图
二.大屏信号系统介绍
信号系统图
系统基于高清DVI矩阵的调度，将主备服务器的输出信号进行集成，将8路主备服务器信号送至8台桌面显示器，对两台服务器进行实时监控。
将D V I信号1送至主视频处理器，在蓝光，笔记本信号，以及PGM信号等多路信号之间进行无缝切换再送至主大屏。将DVI信号2送至VENUS拼接器，进行信号扩张，从1920*1080的全高清信号扩展为4K信号，分别送至9块屏幕区域。将DVI信号3和4一起送至VENUS拼接器，进行画面无缝拼接，再输出至副舞台屏幕上。
三.大屏系统改造的创新点
（1）对舞台的近乎全封闭的屏幕构造，使得素材表现力极强，纵深大，维度宽。
厅内LED大屏呈360度大纵深全覆盖。其中P4LED屏面积约为70平米，P7LED屏面积约为30平米，P13彩幕面积约为300平米。LED屏幕面积在演播厅中占比约为50%。其中主舞台区彩幕，左右侧幕与顶幕形成了对主舞台的半包围结构。
（2）Arkaos多媒体播放系统性价比极高，可操作度极高，完美替代原系统。
Arkaos多媒体视频服务器软件系统为MediaMaster PRO，是一款基于windows系统开发的多元融合播放显示系统，其具有成本低，调试简单，融合效果好，扩展性好等特点。可以完成多画面的同步播放，融合拼接，异性校正，可以编辑部分现场效果，还可以采集外部AV，VGA，SDI等视频信号，显示在屏幕的画中画中。多媒体服务器还能通过灯光调台、切换台（DMX信号）触发，实现灯光、视频同步性的特点。
从原有的“控制机+服务器”的watchout系统架构转换为单一视频服务器的系统架构，从播出系统层面由标清向高清的转化。
Arkaos软件界面
Arkaos服务器软件界面非常简单易学，可以实时调用素材，并且操作非常简单，可以使用键盘进行实时切换。
Arkaos video mapper extension 界面
Arkaos 几何校正界面
Arkaos视频映射扩展，可以将素材任意变形，以符合实际屏幕的形状与尺寸。还可以对输出进行几何校正，完美实现素材播放效果。
（3）将主舞台LED屏幕以及副舞台LED屏幕的点距由P7换为P4屏。物理层面实现了由标清向高清的转化。没有将所有屏幕换成P4屏幕而是将主要的两块屏幕换成高清屏幕，一方面节约了大量的资源成本，另一方面也增强节目的视觉效果，突显了舞台LED屏幕的主次，是极具性价比的方案。
（4）主大屏采用VSP5162视频处理器，在不同信号间进行的实时切换。
由视诚公司推出的高标清兼容VSP5162视频处理器操作极为简单，而且稳定性非常高，只需轻轻一按便可实时的对信号源进行切换。
（5）热备份，优异的系统冗余能力，应急速度快，效果佳。
购买了两台Arkaos多媒体服务器，可实时进行切换，在出现系统故障时，能够保证节目的继续录制，不会打断节目节奏。最创新的点是，在Arkaos服务器到发送卡之间，增加了一个DVI矩阵，这样在一台服务器发生故障时，可以调用矩阵宏文件，实时切换服务器，同时可以加载其他任意的DVI信号，给到任意一块屏幕上。由于DVI矩阵的存在，我们获得较多的DVI输出信号，这样可将每台服务器的4路DVI输出，直接输出到我们8台桌面显示器，对服务器的各路输出信号进行实时监控。为第一时间发现故障解决故障节约了大量的时间。
（6）采用视诚公司VENUS X3拼接处理器，增加了Arkaos视频服务器的输出像素数，并且完美实现了副舞台屏幕的显示。
屏幕总面积过大，信号源的像素不够接收卡所需要的像素数。我们将Arkaos视频服务器的第二路高清1920*1020像素的DVI信号进行了扩倍增强，使得DVI2口输出信号能够满足7块屏幕区域的显示，由于是在P13以及P7屏幕上显示，所以实际观感是画质没有任何损失。
副舞台屏幕的长度过长，横向像素点达到3k+，一个高清DVI信号，完全拖不动整块屏幕的显示，又由于P4屏幕的细腻性，如果采用视频扩张技术，画质将受极大影响，我们采用VENUS X3的拼接性能，将两路高清DVI信号进行了拼接，实现了4K的画质表现。
（7）注重屏体信号的冗余。将原本串联的大屏信号，联通成环形，这样任一点位置的信号中断，都只不会影响相连位置屏幕的显示。
四.大屏系统使用情况
800演播厅的新大屏系统，已经正常工作近一年，非常圆满的完成了全年的任务，每天都会使用4-5个小时，在重大直播的情况下，甚至会连续2，3天的每天超14小时的工作。由于在改造过程中，考虑比较详细，并且增加了较多创新思维，使得大屏系统操作非常轻松，上手非常容易。不再需要像曾经的Watchout系统，要经过长时间的培训以及操作，才能胜任大屏操作员的工作，并且watchout的对素材的可调性比较差。Arkaos系统调节选项非常多，可以针对素材的大小，角度，亮度，对比度，色彩，以及播放循环等多个选项进行调控，完美实现你的需求。减小了素材制作的难度，增加了素材的表现力。
但是再好的软件也有它的缺陷，Arkaos软件不能保存工程文件，是它极大的软肋。幸而它提供了99页的编辑页，可将不同栏目的素材编排到不同的页码上，解决了该问题。
另一个值得关注的问题是大量的LED屏体，随着使用日久，将逐渐出现屏体老化，故障率增加的情况，增大了我们维护的难度，所以我们更要加强平时的大屏系统的养护。另一方面也要用创新的思维，考虑我们大屏工作与节目制作的关系，更加突显大屏幕在节目录制过程中对节目录制的帮助与创新，充分利用大屏资源。
五.总结
大屏系统改造，使得我台的800演播厅舞美效果有了质的飞跃；由三工位减为一工位，由一拖三的“服务器+控制机”模式，转化成单视频服务器模式，极大的提高了劳动效率，节约了资源成本，减少了故障点的数目，使得整个大屏系统更趋稳定。当然任何一个系统都有其不足。我们不能固步自封，满足于现状，LED大屏幕系统的科技日新月异，我们需要不断的关注前沿，采用创新性的思维，完善我们的工作。
作为一名技术人员，我们要充分利用好手上的设备，物尽其用，为节目部门天马行空的创意插上羽翼，充分发挥我们技术人员的“技术发展引领节目生产”的技术理念。
