【摘要】 伴随着电视行业的不断发展，电视节目的高清化播出已是大势所趋。但是在高清播出的同时，还必须兼顾到标清的播出，这就出现了高标清同播的问题。在这一过程中，需要解决许多技术性的问题，比如高标清节目的互用，AFD的使用等等。本文将就通过GMP软件将标清节目上变换给高清播出使用做一个简要的介绍。
【关键词】 GMP 高标清同播 广告单 转码服务
伴随着电视技术的不断进步，电视节目的高清化播出已是大势所趋。但是高清的普及不可能一步到位，这一过程必然是循序渐进的，这就导致电视节目在高清播出的同时还必须兼顾标清播出，这就给广大电视工作者提出了一个难题——高标清同播。
在高标清同播的过程中，会遇到很多问题，比如高标清节目如何互用，高标清上下变换所导致的图像幅型变换以及声音特性的变换，AFD的使用等问题。本文将结合我台卫视高清频道的实际情况，针对标清节目在高清播出系统中的使用这一问题做一些适当的探讨。
一.卫视高清频道情况介绍
卫视高清频道是由两部分构成：播出系统和缩编系统。
（一）播出系统：包含主备两台数据库服务器、两台域控兼自动技审服务器、两台同步服务器、三台Web服务器、一台垫片服务器、一台GMP服务器、一台头尾审片和延时播服务器、播出主服务器OMNEON、播出备服务器K2、两台上载服务器VIPS以及播出二级存储。
数据库服务器管理整个播出网的数据信息，采用的是Windows系统下的SQL2008数据库，应用Autostart软件将两台服务器虚拟成一个数据库，实现负载均衡,即使主数据库服务器出现问题时，备数据库服务器也能保证整个缩编数据库的正常运行。
域控服务器为整个卫视高清频道的播出系统和缩编系统提供域控服务，还作为整个系统的时钟服务器，同时还作为播出系统的自动技审服务器，负责将所有进入播出二级存储中的素材进行技术审核，提供技审报告。
同步服务器负责播出二级存储、上载服务器和播出服务器间的素材拷贝、删除任务的执行，另外策略服务布置在主同步服务器上，负责发布素材的拷贝、删除和自动技审任务；备同步服务器上还布置了系统配置、日志查询和播出系统人员配置三个组件，分别用于播出系统的基础配置、播出系统日志的查询管理归档和播出系统人员的载入以及人员权限配置。
Web服务器其作用是实现整个系统不同子系统之间的互联，以实现素材物理文件和数据文件的传输。
垫片服务器作用是播放垫片，以便应急情况时切换使用。头尾审片和延时播服务器有两个作用，一个作用是按照播出节目单可对主播出服务器的素材进行头尾检测，确保主播出服务器中的素材完整，可用于播出；另一个作用是当作延时播使用，可对重点直播节目进行延时播出。
播出服务器采用不同公司的产品，实现异构。上载服务器专门负责自办节目和广告素材的上载。播出二级存储其作用是实现播出素材的近线存储。
GMP作为本文的重点将在后面作详细论述。
（二）缩编系统：包含主备两台数据库服务器、两台转码服务器、两台打包服务器、两台归档服务器、缩编二级存储、八个非编工作站点以及带库。
数据库服务器管理整个缩编网的数据信息，采用和播出网数据库服服务器相同的架构。另外主数据库服务器还配备了PPNE控制中心，用于对整个缩编系统进行配置，备数据库服务器布置了缩编网内部ESB流程Web服务，用于缩编网内部流程执行时调用接口服务。
转码服务器负责将缩编网的素材迁移进入播出网二级存储，另外还和GMP服务关联，将标清播出网的素材从标清播出网二级存储迁移进入高清播出网二级存储。
打包服务器负责将缩编网内故事板编辑的内容生成为符合高清播出网播出要求的素材，或者将已有的素材生成为符合高清播出网播出要求的素材。另外打包主服务器上还布置了打包Web服务，用于调用打包接口服务。
缩编二级存储用于在线存储原版素材，带库可用于近线和离线存储原版素材，八个工作站点用于缩编素材的编辑，其中三个有卡站点还可用于素材的视音频采集。
二．GMP使用说明
接下来，我将具体介绍GMP软件在高标清同播系统中的运用。
在高标清同播系统中，由于同播率的要求，必然会出现高标清节目混用的情况。为了解决这一问题，不同的电视台采用的方法也不尽相同。而我台是通过GMP软件将标清素材从标清网迁移进入高清网，GMP软件原本只是为了解决标清广告素材向高清系统迁移所使用的，在我台的实际使用中将它的使用范围扩大为所有需要向高清网迁移的素材。
（一）GMP软件的设置。
打开桌面上的GMPManager，点击“配置”，进入配置界面。
1、基础设置。

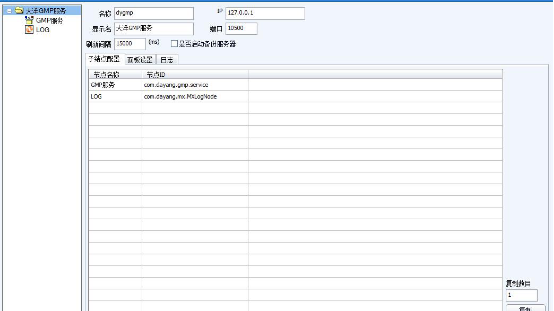

点击“大洋GMP服务”，设置IP为GMP服务部署的IP，若为本机则设为127.0.0.1，端口采用默认值。
2、迁移协议：设置转码调用服务地址、转码调用模板、上变换方式等信息。
修改迁移协议ID（协议名称），选择迁移协议gPluginExport2DyAir,点击添加按钮，选中添加的该迁移协议，之后点击“协议配置”按钮，
EMB地址：转码服务部署的地址，在我台高清播出系统中为http://192.168.115.23:8080/embws/services/；
转码模板：在转码配置软件中设置的视音频模板名称，执行任务时调用此模板执行迁移任务；
源存储区ID：标清节目二级存储ID：EMCad；
默认频道：高清频道的名称；
AFD：配置上变换的方式，我台采用的是左右加边的方式；
外系统数据库连接：配置为高清数据库连接信息。
3、存储区：配置GMP迁移任务的源存储区和目标存储区。
（1）配置源存储区：
ID：标清二级存储区ID：EMCad，与系统配置中保持一致；
名称：标清二级存储；
类型：二级存储；
路径：标清二级存储区路径，与系统配置中一致，本系统中为“T:\AD\”；
后缀：根据实际配置；
素材访问接口：迁移协议中配置的迁移协议ID：GZHDgmp；
之后点击右方的“添加”，添加了一个源存储区。
（2）配置目标存储区：
ID：高清二级存储区ID：newmediagrid，与系统配置中一致；
名称：高清二级存储；
类型：二级存储；
路径：高清二级存储区路径，与系统配置中一致，本系统中为“U:\”；
后缀：根据实际配置；
素材访问接口：迁移协议中配置的迁移协议ID：GZHDgmp；
下方列表中配置源存储区ID为标清二级存储区ID，策略ID为迁移协议ID；
点击右方的添加，添加了一个目标存储区。
4、准备策略。
目标存储区列表中：
配置目标存储区ID为高清二级存储区ID：newmediagrid；
提前迁移日期：希望素材提前迁移的日期，根据我台的实际情况设置为3天；
显示节目单天数：GMP软件界面可见的节目单天数，此处配置为3天；
提前加载总编室节目单天数：本系统中不需要加载总编室节目单，配置为-1表示不加载；
提前加载播出节目单天数：本系统中不需要加载播出节目单，配置为-1表示不加载；
提前加载广告单天数：GMP提前加载数据库中广告单的天数，根据我台的实际情况设置为3天；
为保证播出安全，切记勾选“只加载审核通过广告单”；
右侧配置中勾选“自动重新加载节目单”、“不进行节目单最后修改时间判断”、“显示素材状态”和“重复时关联现有项”，加载间隔设置为1分钟，表示每隔1分钟重新扫描一次广告单。
5、服务设置。
消息服务器配置：与系统配置软件中保持一致
主机控制频道：选择需要迁移素材的频道，本系统中设置为CH00（卫视频道），即从标清卫视频道向高清系统迁移素材；
主服务器设置为GMP服务部署的IP，本机设置为127.0.0.1。
配置过时日志以及任务的保留日期，本系统中设置为3天；
其它项目不需要配置。
配置完成后，点击确定。
6、转码模板。
在高清缩编网主转码服务器上打开转码配置，点击“视音频模板配置”，设置模板名称为“GZHD”，勾选“视频”“音频”，并将参数设置为高清网要求的参数，媒体类型MXF，编码类型MPEG2_IBP，颜色类型YUVP_422，长宽1920*1080，码率25Mbps，GOP大小为12，参考周期为3，声音为立体声，其余参数采用默认值，确定后迁移协议需要的迁移模版设置完毕。
（二）GMP的使用。
1、打开桌面上的GMPManager，点击“启动”，运行GMP。
2、打开桌面上的GMPConsole，进入GMP监控程序。
点击“连接”，设置IP为127.0.0.1，指向本机，若GMP服务部署在其他服务器上，则IP设置为所属机器的IP，端口采用默认值；
再点击“设置”，勾选所对应的标清频道，此处为CH00（卫视频道）。
3、根据标清网迁移策略，需要进入高清网的素材会提前一天迁移进入GMP任务的源存储区，如果是当天新增的素材，在时间紧急的情况下可手动进行迁移。
4、将需要从标清网迁入高清网的素材，在标清网中进行人工复审，使其能够获得加载进广告单中的权限。
5、进行广告单编辑：广告素材由广告部人员按照正规广告单流程进行操作；其他类型的素材由高清频道人员手动加载到专门的广告单中，保存后GMP即可接受任务。
如图所示，广告单F中加载了需要迁移的电视剧并保存广告单成功。
GMP服务中自动加载了需要执行的迁移任务。
6、可在高清缩编网主转码服务器上通过转码监控程序监看任务执行情况，并可根据需要修改优先级。
7、当素材迁移进入目标存储区，即高清二级存储后，高清自动技审服务器会对进入的素材进行技审，高清工作人员在审片工作站根据技审报告对素材进行人工复审后，迁移过来的素材就可在高清网中使用。
三．总结
高标清同播是一个特殊的时期，随着高清化进程的加快，其发展方向必然是“标清为主→高清为主→完全高清”。在这一过程中，针对不同时期的技术要求，新的思路，新的流程，新的设备定然会层出不穷，这就要求每一名电视技术工作者，要加强学习，努力适应新形势，尽快掌握层出不穷的新技术，为安全播出做好自己的工作。
