【摘要】 本文介绍了南安市广播电视台演播厅项目，一个能够满足中小型文艺晚会、中小型活动以及语言类节目的录播和直播业务功能的多功能综合性演播厅。灯光布置要求能满足歌舞、戏曲、综艺、访谈和颁奖等活动的需要。除了满足节目活动需求的常规灯外，合理配置一定数量的效果灯，效果灯以电脑摇头灯、LED变色灯搭配。各种灯具固定在升降杆上，根据活动要求，不同灯杆灵活进行升降布光。
一．演播室灯光的有关参数
这一次灯具选用了常规灯包括冷光灯、聚光灯、调焦柔光灯；效果灯包括电脑摇头灯、LED聚光灯（投光灯）、LED射灯（帕灯）; 照度达到1500LX，光源的相关色温达到3200K，显色指数：Ra值＞90；用电总功率30000W，采用三相四线线制，380V/220V，50HZ。电缆线为阻燃电缆，地面距灯的高度不低于3.0m，灯与吊挂装置的高度为 85cm；要求室灯全开时无眩光，不刺眼，室内温度1小时之内上升不到1度。
二．演播室架构设计
为了保证节目录制/直播画面的整体效果，演播室灯光起到了决定性的作用。演播室的照度按摄像机标准图像的规范要求为1500-2000IX，其照明的色温要求为3200K（冷光源为300K），显色指数要求在85以上（宜在90以上）。
结合演播室不同舞台格局以及不同形式的节目录制的需求，其灯光布局相对灵活多变，这样对灯光师的要求也相应的增加了。

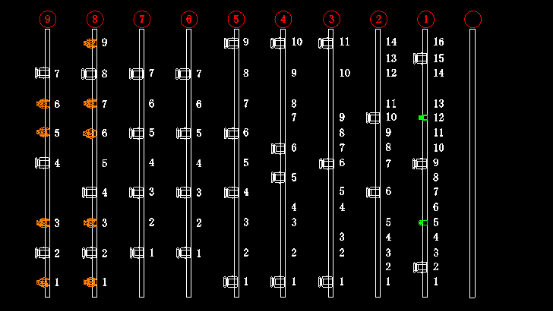

1．整体灯光系统采用电机升降灯杆，每道灯杆均布置各种不同灯具接口，便于后期灯位变更拆卸。便于布光，灯杆灵活升降。
2．采用适用于舞台的环型、T型布光法，其照度均匀，无明显交叉阴影和眩光，且发光面积大，使轮廓明显，画面有纵深感，人物立体感强，画面清晰自然，色彩绚丽。
3．背景光：采用6×55w三基色柔光灯并辅以2000W聚光灯做背景灯，将幕布均匀照亮，光效细腻，没有明显交叉阴影。
4．逆光：采用6×55w三基色冷光灯做逆光，使轮廓明显突出，人物更丰富自然，且立体感强。
（1）第二号、三号吊杆为舞台区域演出人物逆光，分别兼顾台中和台口演出区域内人物逆光。
（2）第八号为观众区域人物逆光。
（3）第九号吊杆为评委区人物逆光，此道吊杆在无评委区节目时也可兼顾为观众辅助逆光使用。
5．主光：主光是用来描绘被摄体（场景或人物） 的外貌和形态的主要光线。舞台演员或主持人前用6×55w三基色柔光灯和2000W聚光灯做主光，使舞台演员或主持人面部光线均匀，画面清晰自然。
（1）第四、六、七吊杆为舞台区域人物演出面光，分别兼顾台后台中台口演出区域面光。
（2）第五号吊杆为评委区面光，此道吊杆在无评委区节目时也可兼顾为观众辅助面光使用。
6．侧付光：左右各有6×55w三基色柔光灯做侧付光，以柔化主光照不到的死角、阴角并柔化舞台人员颈部阴影。
7．舞美效果：
（1）第二、三、四吊杆，每道挂装6台LED三头染色灯，由于此种灯具投射面大，因此作为舞台演出地面基础色调光布光之用。
（2）LED帕灯挂装于舞台两侧吊杆各5台，及加装灯杆（原景杆改装后的灯杆）8台。由于此种灯具光束性较强，通过组合之后可用于舞台两侧及底部的光束烘托效果。
（3）在舞台顶部于第一，二，三吊杆上分别挂装电脑灯4台，舞台两侧分别挂装电脑灯3台，舞台地面放置电脑灯4台。作为舞台区域移动光束效果烘托。
结合节目活动的需求，加强舞台上的视觉感受，配备了电脑灯、LED灯。舞台上前三个灯杆以及两个侧灯杆的电脑灯和LED灯，主要适用于一般性的矩形舞台活动。第四、五道灯杆的电脑灯和LED灯以及等六道灯杆的LED灯适用于T型舞台。配备了雪花机、泡泡机以及烟雾机。
三．演播室设备配置
1)调光硅箱
采用美国ST高品质可控硅封装硅块，直接短路可达100次以上；数字硅箱为人工智能设计，对系统和信号状态均有智能提示；全数字触发系统，调光精度最高可达2K级；带高效抗干扰电感，抗干扰能力极佳，对声视频几乎无干扰；最新空气开关保险，具有过流自动关断保护能力；采用光电隔离技术，具有高稳定触发线路；采用最优通风散热设计，保证硅箱可靠工作；输出功率大，没路输出功率最大可达6KW。连续使用时间达8小时，控制信号使用的是DMX512标准信号。
2)雪花机
该雪花机功率为1500W，强力气流压出漫天飞舞的雪花，配合节目编排使用，增加艺术效果。10M长线控调制器，雪花大小可以调节，雪花油容量为5L。
注意事项：只能在室内使用，使用时不能直接喷向人体；雪花机工作时由于风机原因会有一定噪声，属于正常现象；没有雪花油的情况下，还在工作会损坏机器。
3)泡泡机
该泡泡机功率为300W，喷泡范围为20M（±3m）。
注意事项：红色LED是远程控制（即现有系统所采用的），开关是手动关闭，机器运行时灯是红色的；机器不工作的状态，请不要移动上面的水轮；
4)烟雾机
本系统所使用的烟雾机功率为3000W，烟油瓶容量为6L，预热时间约12分钟，液体消耗量为1公升/20分钟。该多功能烟雾机有着精细的性能，包括：铝铸发热芯，静音高质油泵，高精密印刷电路板，高效发热芯技术保证了低耗油量。使用定时定量控制器，可精确到秒和百分点来控制喷烟持续时间、间隔时间，非常适合大型表演场所、电视台演出作用。
四．调光台的应用
演播室配备的调光台分常规灯、效果灯两个调光台。常规灯调光台主要是控制冷光灯、聚光灯、柔光灯等；而效果灯调光台主要控制的是电脑摇头灯、LED投光灯、LED帕灯（射灯）。
控制台至少具有DMX512接口和以太网接口，能支持ART-NET或ACN灯光网络控制协议（或可以方便升级到未来统一的灯光网络协议）；同时具备可扩展控制更多通道的能力选用具有网络化功能的电脑调光控制台。电脑调光台具有控制灯光亮度变化准确、容量大、操作方便灵活等特点。
常规灯调光台均有程控即跑灯功能，跑灯输出的亮度、方向和速度均可调；分控、点控、集控、跑灯输出最大幅度可调；输出的信号为数字DMX-512。
效果灯调光台使用的是Sunny 512控制台，采用双CPU协同处理，以高速微处理器芯片进行精确数学运算，可控制多达32台16通道的电脑灯，16bit的X/Y高精度控制。可实现多场景、多走灯程序同时运行及提灯操作。备有两组DMX512信号输出。具有极宽的电源电压适应性。本机具有极其方便灵活的编辑模式和运行模式，易学易用，适合文艺演出、剧场、歌舞表演、电视演播厅等场合使用。该调光台最多可对32台电脑灯进行编程，可储存48个场景、48个走灯程序和15个环境程序，同时还有快捷黑场键功能和音乐触发功能。
参考资料
WH/T32-2008《DMX512-A灯光控制数据协议》
WH/T31-2008《舞台灯光设计常用术语》
WH/T40-2011《舞台灯光系统工艺设计导则》
WH/T41-2011《舞台灯具通用技术条件》
