—— －－通过一根单模或多模光纤传输完全符合 HDCP 标准的HDMI高清信号.

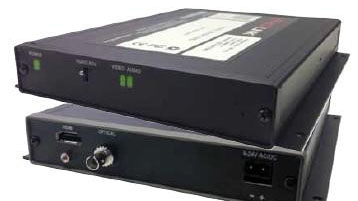

Fiberlink® 7600 发射器规格
HDMI输入
|
输入路数 ：
|
一路HDMI单链信号 |
| 连接器 : |
一个HDMI A型插座带螺纹锁 |
| 空间分辨率： |
480i, 480p, 720p, 1080i, 1080p, 1920x1200p;
50, 59.94 and 60 Hz 垂直刷新
|
| 色彩分辨率： |
8位每 像素，像素对像素采样 |
| HDMI 嵌入音频： |
2 通道 |
| EDID： |
能够从目标监视器捕获EDID内部默认的分辨率
|
| 色彩空间支持: |
RGB或YCrCb |
HDMI 规格
| HDCP: |
符合高清数字内容保护 (HD CP) 使用HDMI标准 |
| HDMI 版本支持 |
v1.0: 完全 支持
v1.1: 完全 支持
v1.2: 完全 支持
v1.2a: 完全 支持 (*)
v1.3: 完全 支持 (*)
v1.3a: 完全 支持 (*)
v1.4: 支持 (*)(**)
v2.0: 支持 (*)(**)
|
| (*) 24-bit视频， 165M Hz和2通道PC M音频的最大视频时钟被执行通过EDID协议 . 不支持CEC(C ons umer Electr onics Contr ol). |
| (**) 不支 持ARC (音频回传通道)和 HEC(HDMI以太网通道 ). |
光纤输出
|
链接器
|
ST |
| 波长 |
1310nm |
| Emmiter 类型 |
FP 激光 |
| 输出功率 (额定 ) |
-3.0 dBm |
| CWDM |
是的 ，联系销售 |
Fiberlink® 7601接收器规格
光纤输入
|
链接器
|
ST |
| 波长 |
1100 - 1620 nm |
| 最小输入灵敏度 |
17 dBm |
| 最大输入功率 |
0 dBm |
| 7600 发射器 链路预 算 |
0-14 dB |
HDMI 输出
| 输出路数 |
1 |
| 链接器 |
一个 HDMI A 型插 座带螺 纹锁 |
|
空间分辨率：
|
480i, 480p, 720p, 1080i, 1080p, 1920x1200p; 50,
59.94 and 60 Hz 垂直刷新
|
| 色彩分辨率 ： |
8 位每像素 ，像素对像素采样 |
| HDMI 嵌入式音频 ： |
2 通道 |
| EDID: |
能够从目标监视器捕获ED ID内部默认的分辨率
|
| 色彩空间支持： |
RGB 或 YCrCb |
| HDCP: |
符合高清数字内容保护 (HD CP) 使用HDMI标准
|
Fiberlink® 7600 系列 一 般规格
|
LED 指示灯
|
电源 , 视频 , 音频 ,报警 ( 仅卡 式版本 )
|
|
盒式版本尺寸
|
6.5w x 1.15h x 8l (in)
165 W x 29 H x 203 L (mm)
|
| 重量 |
1 lb. (0.455 kg) |
| 平均无故障时间 |
32,000 小时 |
|
电源
|
9-24 伏, AC 或 DC,
7600: 5.3 瓦 , 18.0 BTU/Hr
7601: 4.7 瓦 , 16.0 BTU/Hr
|
| 工作温度 |
-10º C 至 +45º C |
操作损耗预估 & 最大有效 距离 *
|
光纤类型
|
损耗(dB) |
距离 |
| 单 模 |
0-14 |
30km |
| 多模 |
( 62 .5 u ） |
0-14 .8 km |
| 多模 |
0-14 |
1km |
