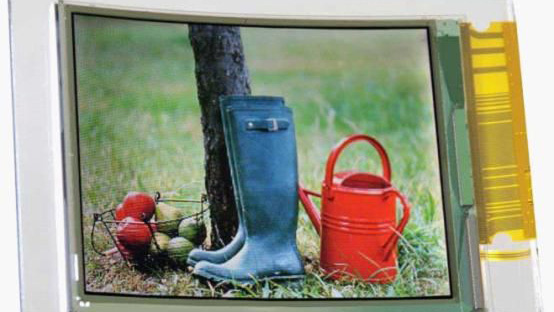

日本新一代移动显示材料技术研究协会（TRADIM）宣布开发出了以卷对卷（R2R）方式在薄膜基板上形成的液晶面板“曲面液晶显示器”。该协会已确认，当曲率半径为30cm时可以凹凸弯曲，显示性能不会劣化。由此有望开发出“超薄”、“超轻”、“不会破损”的液晶面板。
据TRADIM介绍，此次开发的液晶面板尺寸为3.5英寸（对角约为8.9cm），分辨率为114ppi，除去背照灯后的厚度为0.49mm，重量为7g。这款面板是通过R2R方式将耐热性高、热膨胀率低的薄膜基板、偏光和相位差薄膜部件、彩色滤光片部件、TFT部件以及背照灯部件贴合在一起而实现的。
以前也曾采用薄膜基板，但无法过度弯曲
TRADIM成立于2002年7月，是以开发在薄膜基板上形成液晶面板的业界团体。在2009年之前的开发中，TRADIM也曾在基板上使用薄膜制成液晶面板。但此前存在的课题是“即使采用薄膜基板制造面板，整体也很硬，过度弯曲就会破损”（TRADIM）。此次通过降低密封胶和粘合材料等辅助材料的弹性率，成功地使整个面板变软，从而大幅提高了面板的弯曲性能。虽然没有公布弯曲极限的详细数据，不过TRADIM表示即便“曲率半径小到15cm左右，图像显示也不会出现问题”。
TRADIM已经在曲率半径为30cm的情况下，对曲面液晶显示器实施了JIS标准的耐久性测试。同时通过了（1）80℃温度下1000小时，（2）35℃温度、85％相对湿度下1000小时的耐久性测试。
