在达芬奇中用蔡司插件做阴影校正和畸变校正

在这个网站上还可以找到一个关于如何使用 OFX 插件在达芬奇软件中解决阴影和畸变校正的用户手册。

系统要求：1.支持 openCL 图形卡系统 2.操作系统：Windows Mac 3.达芬奇软件版本在12.5及以上。

一、安装蔡司插件（Mac版）

二、检查插件是否安装成功。

打开达芬奇软件>调色>点击OpenFX按钮，打开效果库，向下滚动到最后，如果"ZEISS Lens Correction”效果可用，安装成功，如果效果不显示，重新检查安装。

三、必须输入的数据

1.拍摄视频文件的镜头支持蔡司扩展数据（ZEISSCP.3XD）。

2.相应的蔡司镜头校正文件（*.zlcf,版本2或更新版）。

3.FincalCut Pro XML file（*fcpxml）包含剪辑列表中当前时间线的信息。

四、重要设置

蔡司的插件期望输入的素材的色彩空间是 Rec.709 Gamma 2.4，如果素材的色彩空间是其他的设置，在应用插件进行阴影和畸变校正之前，转换成插件所需的色彩空间。

五、达芬奇的设置

1．文件>项目设置>图像缩放调整>输入缩放调整>选择“缩放全图到合适大小且不出现裁切”

备注:如果选择缩放全图到合适大小且超出部分裁切，插件将不能进行应用

2．时间线设置

六、成功应用插件的第一步是导出表示时间线的fcpxml,这一点是必需的。

因为这里我们将插件应用到前面修剪过的剪辑。插件需要一个 fcpxml(版本1.5)，它代表了当前的时间线，以便匹配和检查蔡司镜头校正文件(zlcf)中的元数据。

值得注意的是，fcpxml文件须是最新的，因为如果它检测到从 fcpxml 文件接收到元数据和 OFX 接口之间的差异，则插件将不会应用校正。

七、目前有两种方法可以将导出的 fcpxml 文件链接到插件

第一种是将所有蔡司镜头的校正文件（.zlcf）都存储在一个目录下，在这种情况下，把 fcpxml 文件导出到该目录，默认情况下，该插件处于搜索状态，但前提是，在该目录下只有一个fcpxml 文件，如果有一个以上的fcpxml 文件，因为插件无法知道哪个文件是正确的，则需要手动选择。

第二种方法是蔡司镜头的校正文件（.zlcf）都存储在几个目录下（例如，连同相应的视频文件)。在这种情况下，必须使用”选择fcpxml 文件路径”按钮来链接导出fcpxml 文件。

有两件事值得注意：

1．选择的fcpxml 文件将用于该项目中的所有剪辑，只需将它链接到一个剪辑。

2．fcpxml 文件路径仅对当前的会话有效，如果关闭达芬奇或者以其他方式撤销插件，则fcpxml 文件路径需要重新链接，在一个剪辑上重新链接一次，将用于所有剪辑。

八、应用插件

1．通过拖放将插件添加到剪辑节点中，建议是将插件应用到第一个节点，放在后面之前的节点会影响素材画面，应用镜头校正没有意义，如果需要使用色彩空间转换，则先进行转换然后再添加插件。

2．使用”ACTIVATE" 激活按钮激活插件

3．加载校正所需的元数据，加载 zlcf 文件，加载前需要知道视频文件的文件名

如果项目中所需的所有 zlcf 文件都存储在一个目录下，则可以使用“Choose zlcf file”按钮直接选择 zlcf 文件，如果 zlcf 文件不在一个目录下中，则必须使用“Choose fcpxmi Path”按钮来显示链接 fcpxml文件。

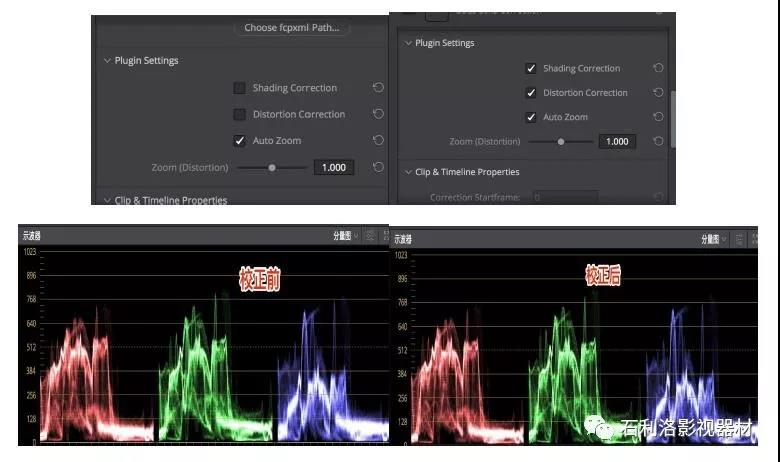

4．加载了fcpxml文件和zlcf 文件，插件就对视频文件进行了校正，为了检查它是否渲染，可以打开或者关闭 Shading Correction,Distortion Correction阴影校正和畸变校正来看视频是否发生变化，再打开示波器看波形的变化。

5．当“Manual Input”关闭时，菜单显示两个参数，渲染窗口的分辨率，这是由时间线的设置决定的，第二个“Correction Startframe”，他表示的是 zlcf 文件中的帧与时间线中剪辑的帧之间的偏移量，插件需要计算出偏移量，因为从 OFX 接口的帧总是从零开始，无论是否剪辑，使用 fcpxml 文件的数据，能计算出偏移量.如果剪辑在前面没有修剪过，则字段中的值为零。

如果打开”Manual Input’,则可以在’Correction Startframe’中手动输入偏移量.

6．正确设置摄影机属性信息

备注：不同品牌的摄影机，不同的分辨率，Sensor 的使用范围也不同，Correction Radius 校正半径也不同，所以必须正确的选择素材的原数据。

7．在摄影品牌中现在只有三个品牌的摄影机，如果没有你想要选择的摄影机，可以打开“Manual Input”选项，手动填写使用摄影机的 Sensor 的宽高值，计算出校正半径。
