【前言】广播电视作为传统媒体，其节目内容和播出形式主要分为两种，录播和直播。直播又可以分为在广播电台直播间内进行的直播节目，主持人仅仅通过推子的切换就可实现；另一种现场直播，则是更能体现广播节目时效性和现场感的最常用手段，这种直播形态多种多样，可大可小，但都离不开节目的回传。传统热线电话就是针对语言类新闻节目的一种广泛应用方式，中央和省市各级电台仍在使用，随着4G网络的普及，网络回传成为主力进入广电行业。
【关键词】广播直播 信号传输 4G 传输方式 网络
一．广播电视节目回传的应用场合
广播媒体存在的必要性，离不开它承载信息的时效性，区域性的覆盖和便捷式收听方式。通过直播可以把受众拉进现场，随时随地交流，虽然目前社会步入自媒体时代，广播电台的节目内容和参与方式也要与时俱进，把技术进步融合到内容竞争中去，如何实现广播节目的回传，仍是广播技术需要探讨的。凡有台站以外的现场活动、采访、搭建好临时直播间等，就可认定为需要节目回传的应用场所。
二．节目回传的基本要求
为保障广播节目的播出，对回传的基本要求离不开安全性和信号质量两大要素。尽管广播电台在节目正式播出时会制定直播节目的安全预案，如必要的延时，紧急垫播信号源，直播回传的备用信号。但我们还是希望回传能够尽可能的满足播出要求，传输信号稳定，节目质量高，具体表现在传输链路抗干扰强，有效范围内可调控。
三．回传的几种实现方式
根据回传的实现方式，大致可分为有线和无线，软件和硬件的不同组合。
1.按传播途径
（1）无线传输：最简单的是使用小功率的调频发射机，直接把现场信号回传到直播间的接收机，目前大多数台站装备的广播直播车就有此功能，其缺点是可用范围较小，往往是几公里范围内，无线容易受干扰，特别是黑广播的恶意干扰；二是使用微波，相对稳定，传输距离和具体位置会受限制；三是直播卫星，成本较高，地市一级台站几乎没有应用。四是手机拨打直播热线电话，之前我台曾使用AEV的TELEREPORTPLUS插卡传输器，接到直播车上回传，采用的是3G网络，信号质量略有提升；目前有些兄弟台站在用4G传输，移动效果和带宽足够，甚至可以稳定传输电视码流，常用手段是同时接入多个网络运行商，自动均衡带宽负载，是目前无线传输的最佳解决方案。

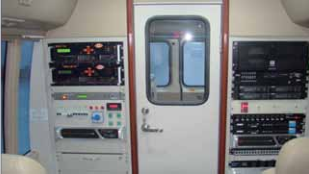

图1利用直播车小功率调频发射回传
（2）有线回传：光纤往往应用在播出到发射机房的短距离，固定地点之间，在直播中也可租用运营商的专线，稳定性和质量都有保障，适合大型活动，成本较高；二是使用IP方式的有线网络，需要有相应软件或硬件配置，比较灵活且依赖于网络状况，我台也有尝试；最后是传统的电话耦合器，也可归为有线传输类，技术成熟，投入小，方便快捷，唯一缺点是电话传输带宽窄，只适合语言类、短时间的直播连线。
图2广播电台应用最为广泛的传输设备-电话耦合器
2.按实现方式
（1）网络传输：必须安装使用音频传输软件，通过上传到服务器的音频编码方式，在台内直播间安装相应的播放器，联网方式可以是3G、4G，也可以是有线网络接入，这种方式一般会因编解码产生延时，网络不畅通时会有卡顿现象。单纯从理论上来说，类似QQ的实时交流软件，也可以实现音频信号的传输，当然需要提前设置，关闭一些提示音等，避免干扰。
（2）硬件方式：这里所说的硬件传输，是基于网络连接的硬件方式。比如光纤传输的光端机；通过IP和交换机的收发端多路音频传输器；安装了专门软件的内外网隔离模式的网桥；以及目前正如日中天的4G传输器，代表产品有菠萝ProdysQuantum多卡3G/4G传输器；还有网络音频传输方案中的Digigram的PYKOIN/OUT；英夫美迪公司2009年就曾发布的基于IP和CobraNet技术的EtherAudio网络音频路由器，可实现一根以太网线上传输双向64路高质量低延迟音频信号，用于音频传输和路由，均属于硬件解决方案，已在用产品有AIP200。
图3菠萝4G传输网络示意图
这是当前传输应用的技术趋势，网络化和带宽提升，特别是4G普及，音视频传输愈加方便，多卡协同在线的产品应用完全国产化。
（3）通过第三方平台：可以把直播节目内容通过网络推送到蜻蜓FM等在线媒体，同时实现传输和覆盖的双重效果，在客户端实现接收。这种模式建议可作为临时信源，备用技术方案。其他应用场景有转播央广信号时，把卫星接收信号和在线收听同时热备，遇日凌干扰或雨衰雪衰情况下，启用这一路信号。
图4蜻蜓在线收听界面
四．几种传输方式的优缺点比较
综合所述，目前地市一级除卫星传输因技术条件和投入限制外，其他方式均有应用，以当前技术发展来说，电话耦合器因带宽窄，仅适合语言类节目，互动交流，可以说已经不适合现场直播的回传。不难看出，性价比最高的应属IP/4G网络传输模式。
五．回传方式使用经验分享
1．各取所长，灵活应用。
根据需求和现场条件，易分别采取不同传输方式，如市内近距离的现场活动，调频发射就能解决。不固定地点的移动状态下随行直播回传，则必须使用无线上网网络方式，经编码上传服务器后回传。我们曾使用windowsmedia编码器和HelixServer软件，当时用的电信天翼3G上网卡，只上传音频，经实际应用也发现，有条件的情况下，建议使用同一运营商的网络，网速相对稳定，目前在4G能够普及的区域，问题已迎刃而解。
2．保障安全，做好预案。
直播回传过程中经历环节多，存在各种不可预见因素，为确保安全，必要的备用预案需要考虑。13年我台广播电视同步直播市里某大型活动，就遇到过直播开始前租用的一路光纤工作正常，在开始直播前的几分钟，播出机房突然说无法接到现场信号，于是紧急启用了4G备用线路，后经查发现接收光端机要断电重启后才正常收到信号，由于4G传输有几秒钟的延时，没再切回主路信号，这次直播有充分的预案，避免了播出事故。
3．多种方式同时交叉使用。
如郑州人民广播电台鞠学龙在《第十届中国郑州国际少林武术节现场直播方案设计与实现》一文中，有详细的应用分析，三处直播现场，分别应用了热线电话连线、小功率调频发射传输、4G网络和卫星直播车方式，这也是超大规模直播活动的成功典范。
4．借助技术进步，确保回传信号质量。
2009年前后，我台直播车曾装备一台AEV的TELEREPORTPLUS，基于3G的采访回传专用设备，笔者认为和电话耦合器比较，并没有太大改善，音质同样还会取决于收端的电话耦合器。2015年，我台在交警支队设立直播间，采用了固定IP收端的硬件PYKO传输设备，音质得到了非常大的改善，而此传输器的本质，也就是基于网络的数字音频传输设备，明显优点就是一次设置，信号发端可任意移动，所需带宽并不高，且信号稳定，延迟小。
图5利用局域网测试PYKO网络传输器
六．展望
未来的直播和回传如何定义？答案是仅仅把直播间搬到了现场，网络的通畅将和供配电一样，成为广播节目的基础性资源。回传不只是技术的链路问题，更是主持人的互动交流和节目内容需求，数字化广播普及后，传统模拟覆盖也演变成了网络问题，广播能参与竞争的仍是本地化。直播过程的传输目的就是节目内容扩散，具体什么手段不过是承载的形式，技术壁垒无法严格区分开来是国家级还是地方一级的媒体。
图6华为-英夫美迪云播网络框架
2016年3月的CCBN，华为-英夫美迪联合发布了应运而生的“云播”，广播云媒体融合解决方案，预示着在广播电台领域，面向未来多业务融合媒体承载实现真正融合和“云”，大限度降低投资和运维成本，是传统广播媒体融合业务的巨大变革。也就是说一个回传方式探讨的时代终结，不再有必要独立考虑如何回传，而是把现有的直播间进行了无限制的扩充，每时每刻，随时随地。
参考文献：
[1]刘军，雷庆胜，李松立网络环境下电台户外直播信号传输浅析视听2014.07
[2]程昆.4G技术在广电的应用实践电视工程2015年02期
[3]丁娜.浅谈3G通信技术在电台直播中的应用河南省优秀科技论文集2013
[4]鞠学龙.第十届中国郑州国际少林武术节现场直播方案设计与实现河南省优秀科技论文集2015
[5]陈楚民.IP音频编解码器在电台传输系统中的应用传播与制作2017.03
