【摘要】 在2016年金帆奖评选中，河南电视台录制选送 的《花开中国·跨越丝路》晚会节目获得综艺类高清节目录 制技术质量奖二等奖，同时该节目还获得2016中国电影电视 技术学会新技术应用专业委员会电视技术质量奖一等奖。本 台晚会在河南电视台卫星频道直播受到各界人士的好评，本 文就此次晚会的直播录制技术调试情况进行了梳理，特别是 摄像机细节方面的调试进行了详细阐述。
【关键词】 后焦 白平衡 黑平衡 黑电平 光圈
2016年第34届中国牡丹文化节开幕式在河南洛阳定鼎门 广场举办，本台晚会——《花开中国·跨越丝路》的直播呈 现效果得到了各方面行业专家的好评，在这里就此次晚会的 直播技术调试工作做一个总结，与各位同行交流分享。
一．晚会组成框架
本台晚会在2016年4月10日晚20时开始直播，历时1个多 小时。以“国色天香，世界绽放”为主题，分为河洛之韵牡 丹之歌、丝路传奇文明之光、神都盛世天枢迎宾、花开中国 世界绽放四个篇章，演出内容以歌舞、朗诵等为主，充分展 示牡丹盛开、汉通西域、丝路起点、异国风情、武皇盛世、 万花来仪、现代洛阳等特色元素，彰显洛阳悠久的历史文化 及与丝绸之路的深厚渊源。如图1所示，晚会以定鼎门整体 建筑为背景，结合灯光、投影、烟火、虚拟为主体的大型情 景歌舞剧表演。演出规模庞大主要体现几个方面：一是演员 阵容庞大，每个篇章节目出场人数都多达几百人；二是舞台 表演场地大，舞台纵深达到40多米，宽60多米；三是舞台背景特殊，以定鼎门为舞台背景，加以高亮投影，同时结合以 虚拟植入的方式，达到虚实结合的效果；四是每个篇章都有 大量烟火燃放，渲染舞台效果；五是以投影效果为主，结合 灯光秀，亮暗跨度巨大。
图1 现场效果图
二．转播系统配置及机位布局
本次转播以河南电视台8讯道高清转播车为主，结合1套 傲威虚拟图文包装系统。本车采用SONY 7000X切换台， IXS-6700矩阵为信号调度及应急切换，采用AXON周边系 统。本车基本设备配置为：8台SONY 1580R高清摄像机；2 台EVS XT3慢动作录像机；1台SONY M2100P高清磁带放 像机；3台F1600高清专业蓝光盘编辑录像机；6台HARRIS X85帧同步机；2台新奥特A10字幕机。
机位布局如图2所示，晚会使用了8台有线摄像机及1套 斯坦尼康无线摄像机。镜头全部为佳能高清镜头，4、6号为 12米摇臂配14倍广角镜头，7号为移动轨摄像机配14倍广角镜 头，其余都为22倍标头。2号机信号进傲威虚拟图文包装系 统，虚拟系统将虚拟场景和真实画面进行结合，虚拟传感器 对2号镜头的推拉摇进行动态跟踪，达到虚实结合的效果。

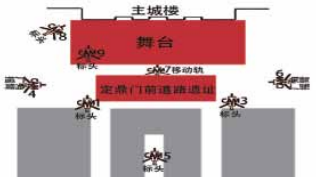

图2 机位布局图
直播PGM信号上下加黑下变换为标清信号送河南台卫星 车、洛阳台卫星车、联通光缆传输车。转播车蓝光录制为1路高清PGM 、1路CLEAN PGM、1路单挂信号，EVS采用 多通道录制。录制声音为1、2路为混合PGM主备音频，3、4 路为立体声。
三．摄像机调试
画面效果的好坏、色彩的饱和度够不够、画面是否通 透、肤色还原是否准确，这些问题的解决主要取决于摄像机 的调试。为此我们在节目彩排期间对摄像机进行了细致入微 的调试，主要做了以下几个方面的工作。
1.后焦调试
后焦的调整也称为法兰焦距调整。当在拍摄电视画面 时，若发现变焦时长焦镜头的聚焦和广角镜头的聚焦不能很 好吻合（推上调实，拉开图像虚焦），必须调整后焦。本台 演出由于在晚上举行，考虑到晚上光线亮度对后焦调整的影 响，为了使后焦的调整更加准确，我们在晚会彩排的当天下 午对全部摄像机后焦进行统一调整，调整的方法在这里就不 叙述了。
2.黑平衡处理
摄像机黑平衡的正确与否会影响所拍摄景物彩色的正确 还原，尤其是画面黑色部分。如果黑平衡调整不良，画面中 黑色部分就会带彩色，如黑头发、黑衣服等会变成黑红色、 黑绿色或黑蓝色的等等，造成彩色还原的失真。我们通过 MCP控制台对所有摄像机做黑平衡处理，处理完后将所有摄 像机光圈关闭，对每个摄像机画面进行仔细观察，看有没有 在黑色画面中出现疵点，如果有再反复多次打黑平衡来消除 摄像机CCD感光器件上的疵点问题。
3.白平衡调试
白平衡调试是画面质量好坏的重中之重，为了还原出 更好的色彩，我们在晚会彩排录制结束后，用时1个多小时 对每个摄像机的白平衡进行反复调节。考虑到晚会以投影、 灯光、烟火为主，画面区域各个位置亮度不一、画面彩色饱 和度不高、画面通透度不足等问题，我们对所有摄像机都选 择了ITU-R709的色域标准（ITR-R709色域与EBU非常接 近，如图3所示）；现场基础光全部为5600高色温LED灯， 开启基础光照的80%、经测光表测量舞台照度为1000LX；观 众区的灯光及周边无关灯光全部关闭，避免杂散光的进入； 摄像机选择5600色温档，黑电平在0位，机位光圈范围在 6.0——8.5之间，1、3号机位光圈控制一致，所有摄像机打 白后色温都在5500左右；打完白平衡以后，现场安排一个肤 色较好的演员穿大红衣服在舞台中央，对各个机位进行颜色 比对，对摄像机R、G、B通道反复细微调节确保肤色还原准 确，颜色饱和度足够；基础光打白调试完毕，对现场追光逐 一调试色温，对比先前画面，确保颜色一致。
4.黑电平与光圈控制
整台晚会是以灯光、投影、烟火、虚拟为主体的大型情 景歌舞剧表演，投影画面暗的非常暗、烟火燃放亮度非常高； 歌舞节目灯光多变，演员服饰也是多姿多彩。特别是整台晚会 高亮黄光为主，画面的光圈控制大的到2.0、小的到15，范围 非常大。为此，我们将所有摄像机黑电平调整为-5，对光圈 范围控制放到最大，彩排时就要求光圈控制人员非常集中精 力，熟悉节目进行时摄像人员的画面构图以及导演可能要切 到的画面，同时在每个光圈控制人员后面配备一个辅助人员 及时提醒。
四．新技术的运用与问题
在晚会现场中使用实体背景与投影结合的方式做为画面 呈现方式，我们还是首次参与录制。录制中，我们发现画面 中低照度细节的画面表现还是不够，如果将标头换成长焦镜 头的话，画面呈现效果应该会更好，因为长焦镜头的进光量 会更大，这是需要我们改变传统晚会录制对技术要求观念的 问题。
傲威虚拟植入系统的运用，为晚会的直播效果增色不 少，但由于先前摄像机机位安放设置在一个脚手架上，稳定 性不够等因素造成虚拟系统无法准确跟踪摄像机云台运动轨 迹，使得直播过程中不敢大幅度的推拉和上下左右摇动云 台，虚拟效果只能在大景别时使用，这也提醒我们在以后的 录制中要注意这些细节问题。
五.结束语
《花开中国·跨越丝路》晚会的录制在各环节要求严格 的基础上，呈现出了较好的画面效果。我们将在节目录制中 不断总结完善，提高节目质量要求，提升自己的业务水平， 做好每次节目的录制工作。同时也将自己的录制心得体会与 大家分享交流，不足之处请同行批评指正。
